Frage Hilfe für Zusammenbau von Hebeln und Bowdenzügen am 5211

  • Ersteller des Themas perla85
  • Beginn
perla85

perla85

Mitglied +
Dabei seit
2.03.2014
Beiträge
79
Traktor/en
Zetor 5211
Hallo Leute. Da ich vergessen habe ein Foto zu machen, muss ich euch anbetteln:lala Kann jemand bitte ein Foto von den Hebeln und Bowdenzügen hinter dem Lufttank machen. Ich weis leider nicht mehr wo die verschiedenen Federn und Züge drankommen:nolike Danke.

Morgen früh könnte ich dir helfen... :like

Hallo. Bin gerade wieder bei der Geschichte mit den hebeln und Zügen. Kann mir jemand sagen wie der Abgebildete Hebel draufkommt? Man kann ihn ja so reinstecken das er Anschlag oben und Anschlag links oder Anschlag oben und Anschlag rechts hat. Habe mir leider nicht gemerkt wie es War. Bevor ich dass nicht weiß kann ich ja nicht weiter machen. Was macht eigentlich der Hebel? Er ist ja mit ner Stange zu dem Ventil verbunden womit die Kupplung bedient wird. Ich Wünsche Schöne Ostern.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Das ist die Getriebebremse ,da kommt die Stange vom Kupplungszylinder drauf

Aber nicht in der Stellung des Hebels... :D ;)

Woran mag das liegen, das die die am häufigsten nach Fotos fragen auch gleichzeitig oft auch die sind, welche am seltensten sich selbst mal die Mühe damit machen? :lala ;) ;)

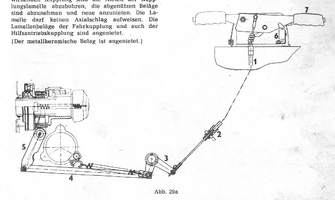

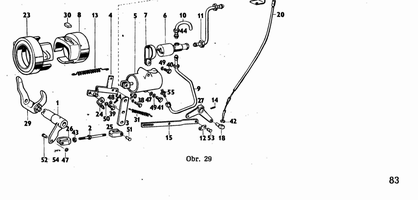

Weil Ostern ist ... eigentlich ist alles im ETK und REP- Handbuch schon zu finden: Musst halt nur schauen ob deiner mit Pneumatischer Unterstützung ist oder ohne:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

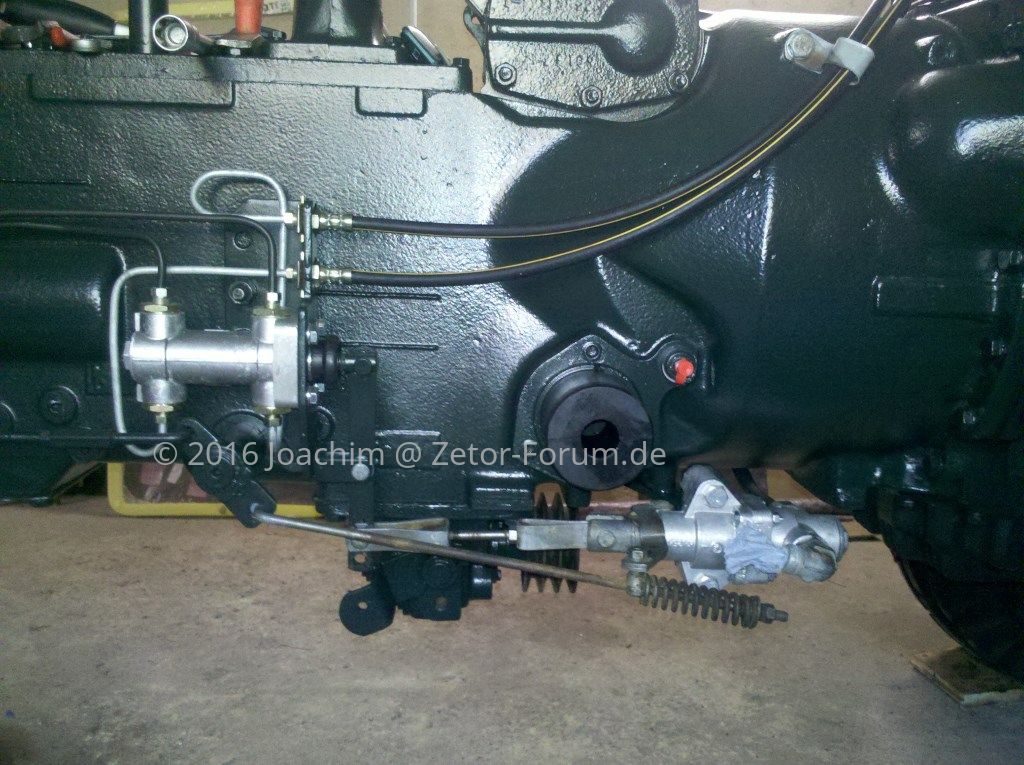

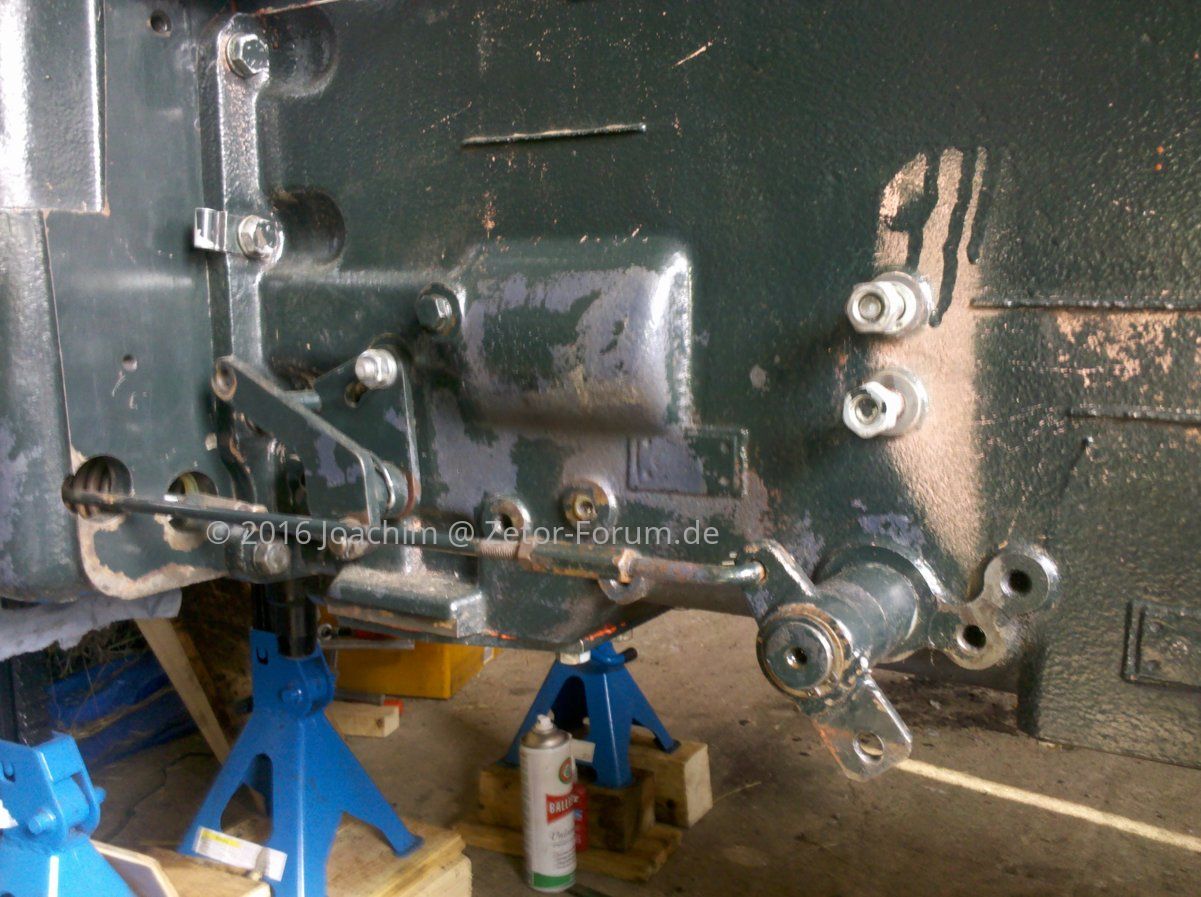

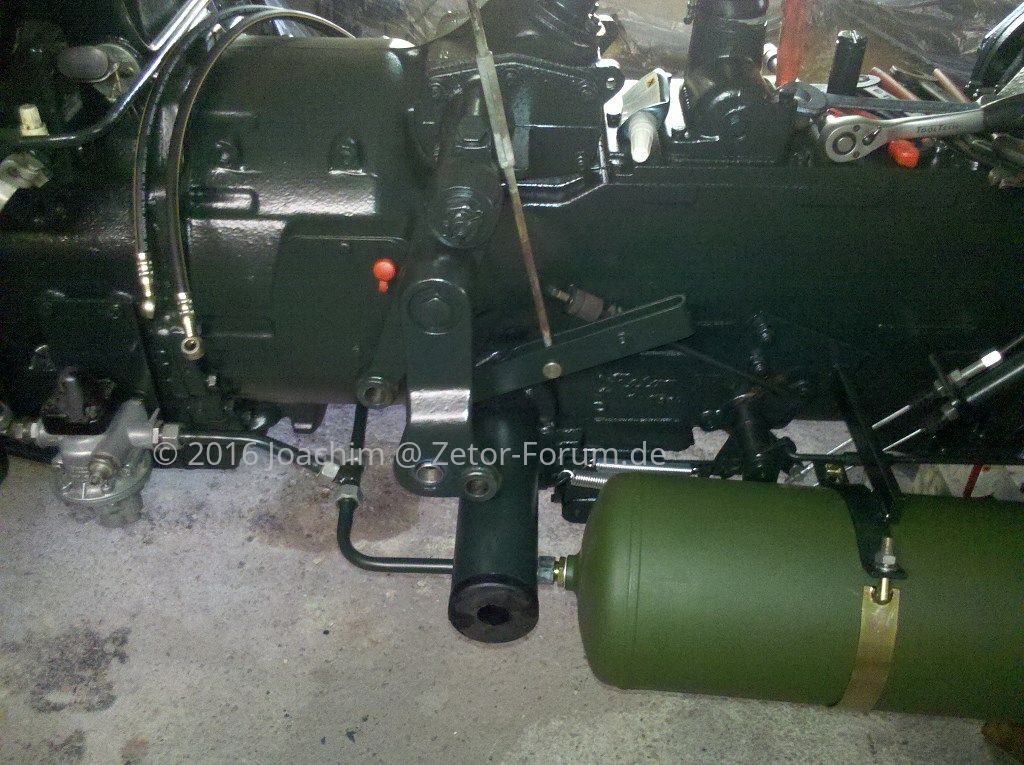

Die Bilder sind von meinem Zetor 5011 - ohne hydraulische Kupplung, aber speziell die Hebel der Getriebebremse und der Handbremse sind ja identisch:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Achtung. je nach dem was du mit dem Hebel der Getriebebremse bisher angestellt hast, kann sich der Bremsstein verdreht haben und dann kanns Probleme geben! Im Zweifelsfall lieber den Schaltgetriebedeckel abnehmen und nach sehen wie der Bremsstein steht. Wenn du eine Inspektionskamera zur Verfügung hast, dann gehts auch ohne den Deckel abzubauen durch die Ölauffüllschrauben Öffnung. :like

Auch hilfreich: Zetor Forum - Deine Zetor Traktor Community (http://www.zetor-forum.de/forum/resources/getriebe-zetor-vorgelegewellenbremseinrichtung.29/) und noch vieles mehr in unserem Lexikon. :like

Und: mach mehr Fotos. :D ;)
