Blink-/Warnblinkanlage für Zetor Traktoren
Schaltplan, Anschlussplan, Schaltung, technische Daten, Tipps

Blinkrelais (Blink-/Warnblinkrelais)

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

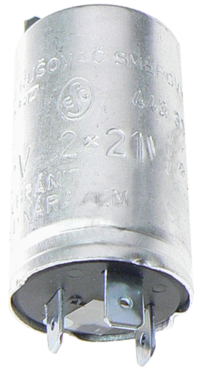

Bild: 3 poliges mechanisches klassisches Blinkrelais

Blinkrelais Belegung:
P (31) - Masse
Z (49a) - zum Blinkerschalter
+ (49) - Plus vom Zündschloss (15)​

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Bild: 6 poliges Blink-/Warnblinkrelais für Traktoren mit bis zu 2 Anhängern

Blinkrelais/Warnblinkrelais Belegung:
31 - Masse (P)
49 - Warnblinkschalter 49 (+)
49a - Blinkerschalter 49 und Warnblinkschalter 49a (Z)
C - Blinkkontrollampe Traktor 5 Watt ( 2x 21 Watt im Blinker)
C2 - Blinkkontrollampe 1. Anhänger 5 Watt (1x 21 Watt im Blinker)
C3 - Blinkkontrollampe 2. Anhänger 5 Watt (1x 21 Watt im Blinker)​


Zetor Blinkerschalter
(Licht, Blinklicht, Hupe) UR1 / PAL:
