Druckluftanzeige, Druckluftmanometer, Druckluftgeber (elektrisch)

Druckluftanzeige, Druckluftmanometer, Druckluftgeber (elektrisch)

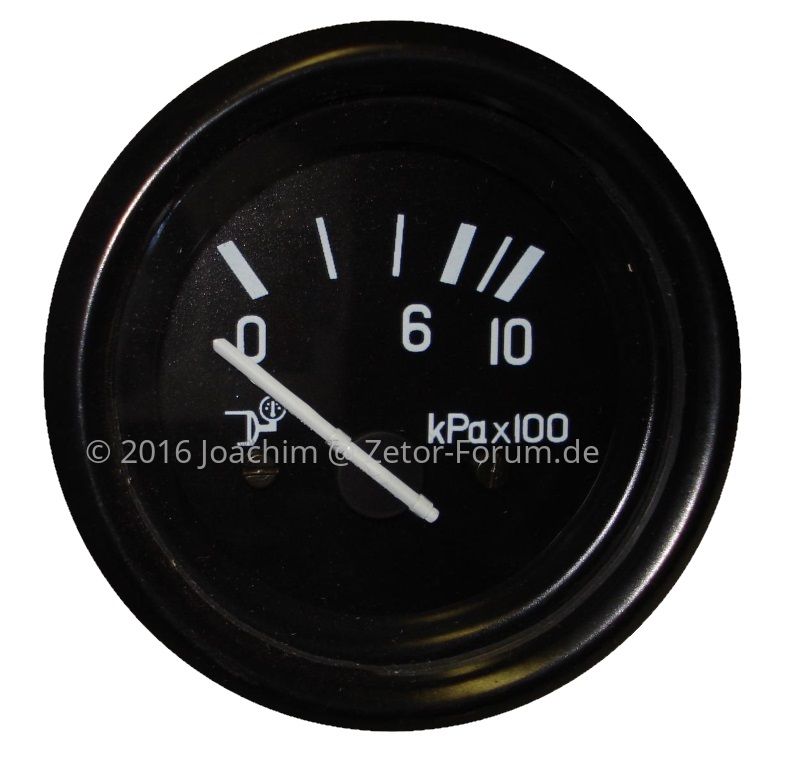

Originale CZ Druckluftanzeige aus einem Zetor 5011 wie sie auch in vielen weiteren Typen verbaut wurde:

Anschlüsse:
30 = Plus, Zündungsplus
31 = Masse
M = Messanschluß zum Druckgeber
Außerdem hat auch dieses Instrument einen Sockel zum einstecken einer kleinen Glühlampe als Beleuchtung der Anzeige

Aktuelles Modell einer Druckluftanzeige, hier ein Modell von Veethree:
Bilder werden nachgereicht...
Anschlüsse:
B oder 30 = Plus, Zündungsplus (Batterie)
G oder 31 = Masse (Ground)
T oder M = Messanschluss zum Druckgeber (Thruster)
Auch dieses Instrument hat zusätzlich den kleinen Lampensockel zur Beleuchtung des Instruments



Fehlersuche Druckluftanzeige:

• Schritt 1:
  Prüfen ob das Instrument mit Spannung versorgt wird. Also den Stecker an Anschluss 30 bzw. B abziehen und mit einer Prüflampe oder besser...
