Öldruck Grundlagen

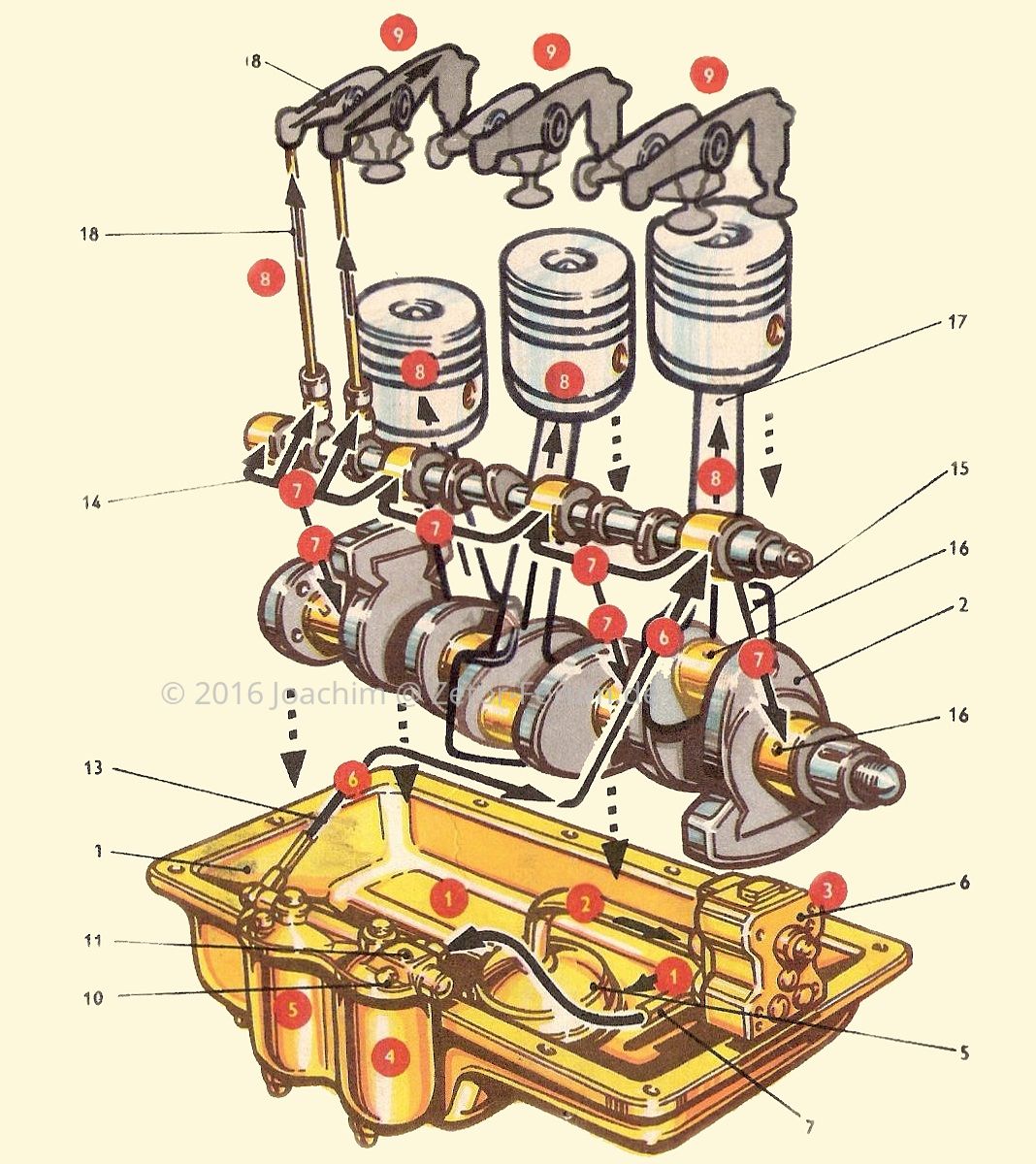

Im folgenden Bild kann man sehr schön sehen, wie der Schmierölkreislauf bei einem Zetor Motor aufgebaut ist - hier am Beispiel eines 3 Zylinder Motors eines Zetor 3011. Das Prinzip kann aber auch für ältere Typen herangezogen werden sowie für deutlich neuere Modelle. Die größten Unterschiede bestehen in den verwendeten Materialien, Lagern, Filtern und Pumpen. Am Prinzip hat sich aber nichts geändert.

Quelle: Zetor

Öldruck und technische Daten
Hier nun einige ausgewählte technische Daten zum Schmiersystem einiger Zetor Modelle. Die Angaben entstammen zumeist den Reparaturhandbüchern, Bedienungsanleitungen und anderer tschechischer Literatur. Die Betriebstemperatur beträgt zumeist 80°C.

• Zetor 4712
  • Schmieröldruck:
    min 0.5 Bar im Leerlauf (450Upm)
    max 1,4 Bar bei Nenndrehzahl
  • Öldruck vor dem Ölfilter: 5,9 bar +/- 0,6 Bar...
