Um mal einen Anfang zu machen - hier der Schaltplan zum Wischermotor beim Zetor 5011-7340:

AN:

AUS:

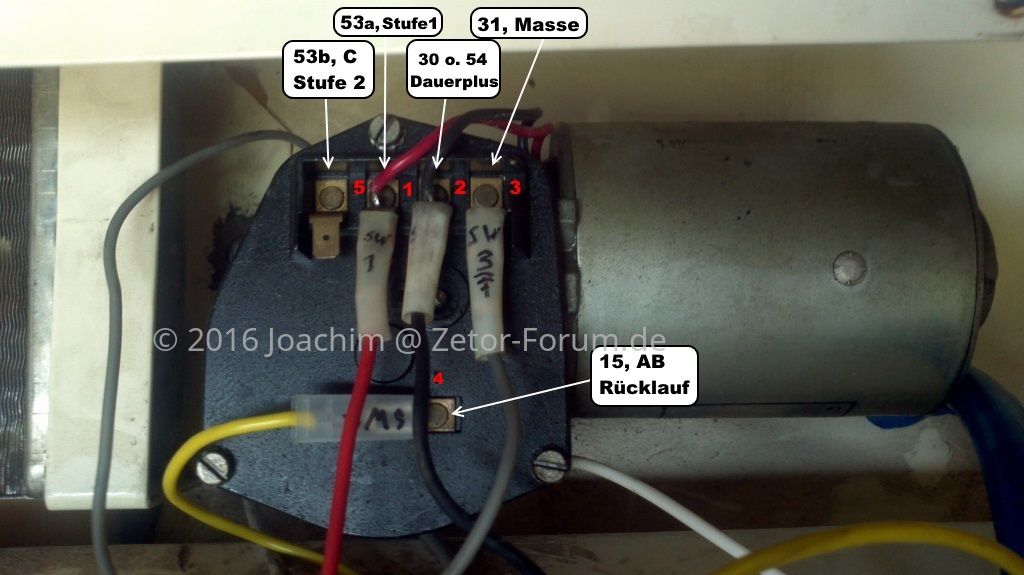

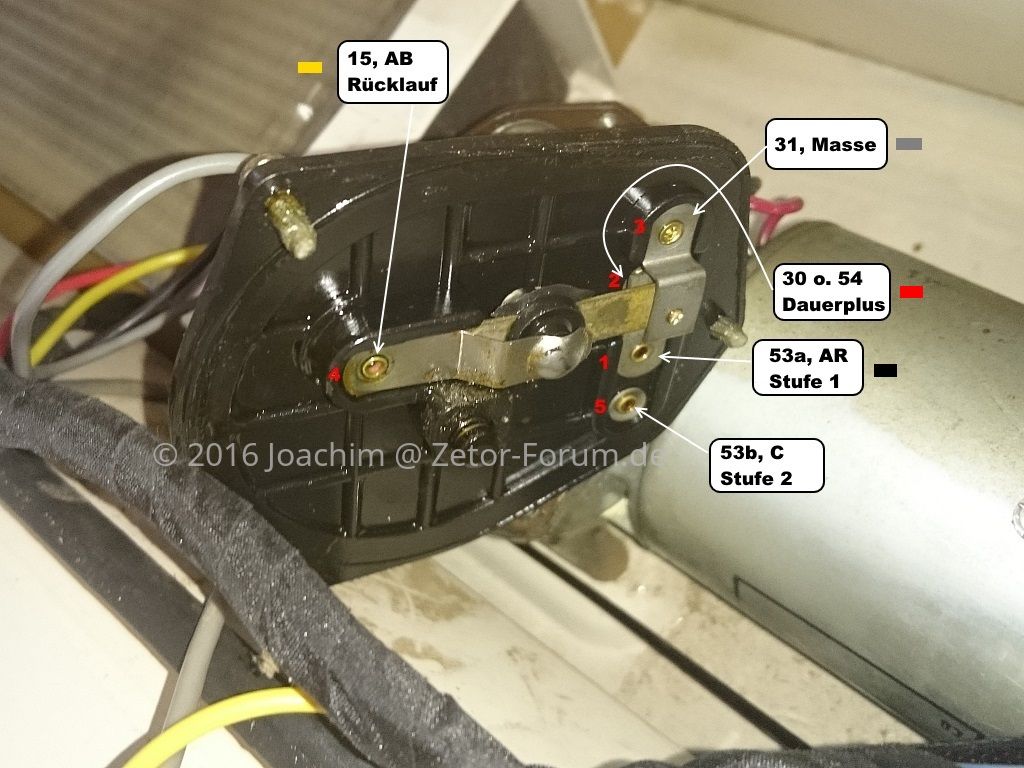

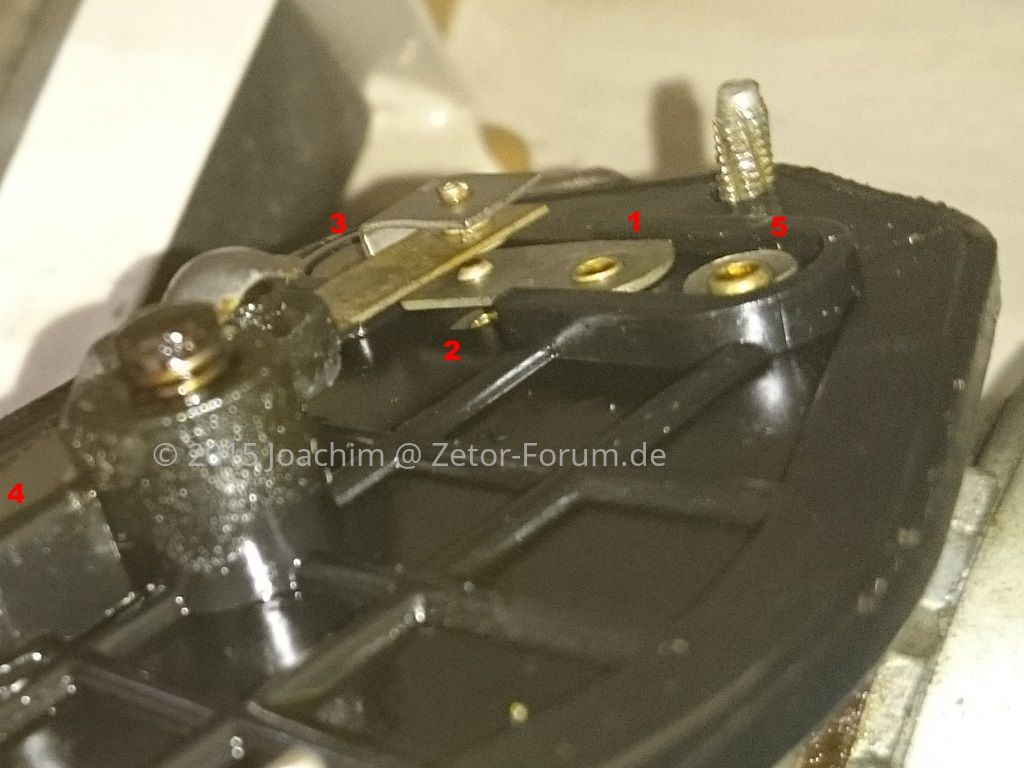

Schaltung anhand von Fotos:
Wischer_Schaltung_Motor_innen_2016.jpg Wischer_Schaltung_Motor_2016.jpg

Wischer_Schaltung_offen_07.jpg Wischer_Schaltung_offen_09.jpg

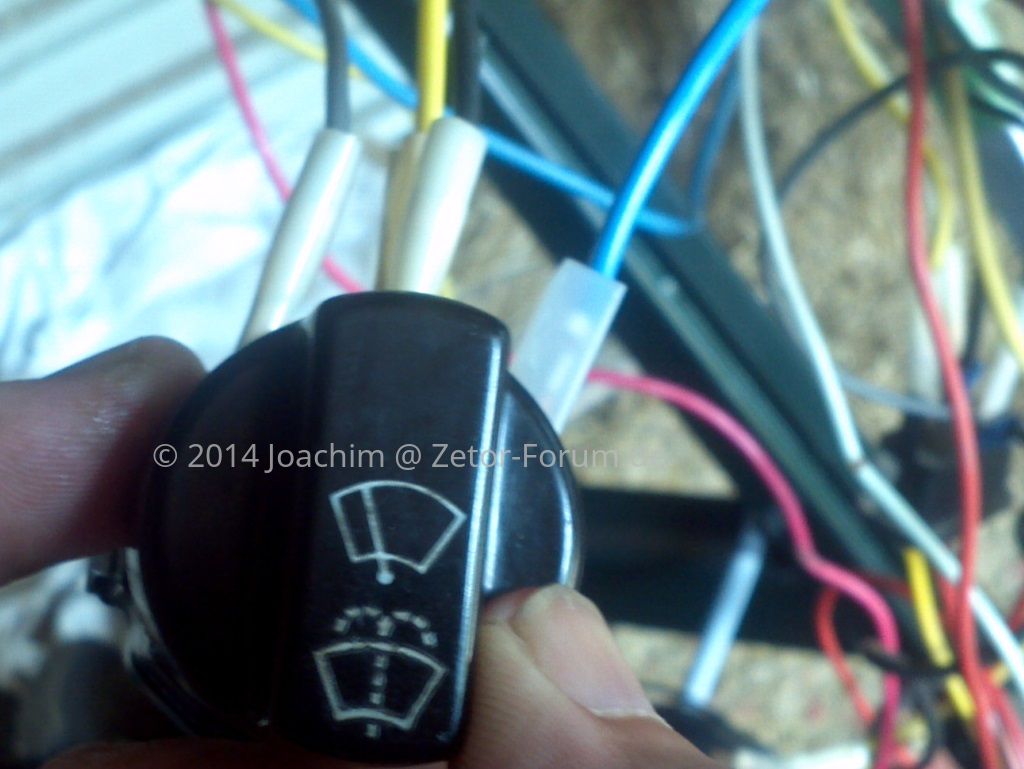

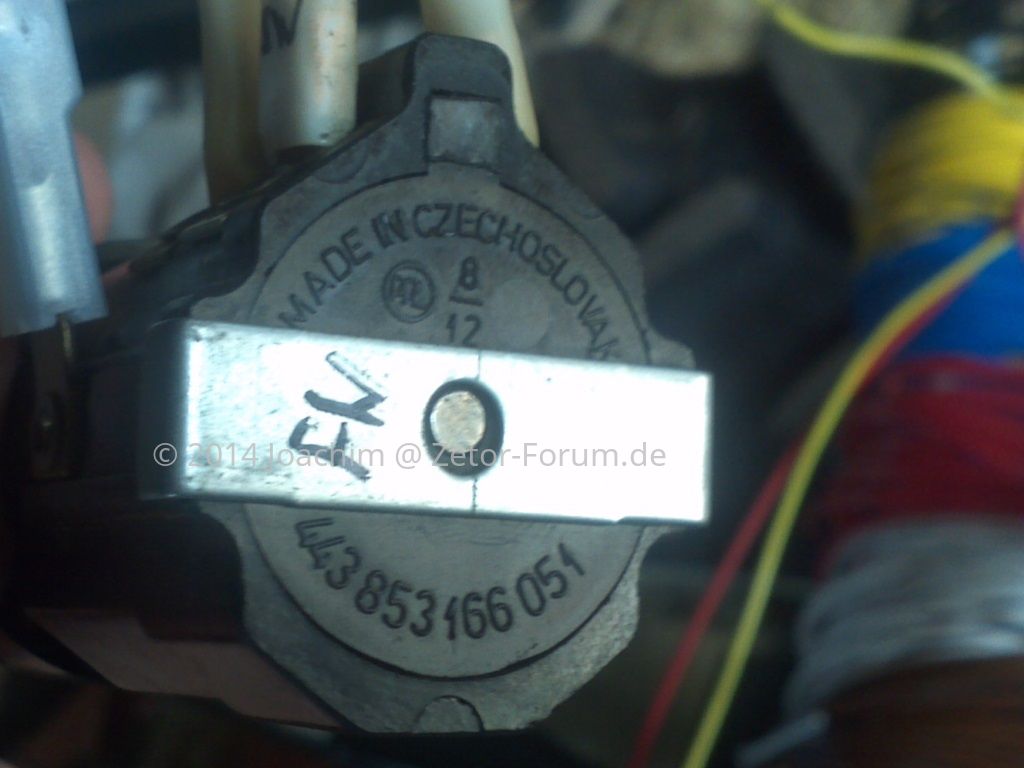

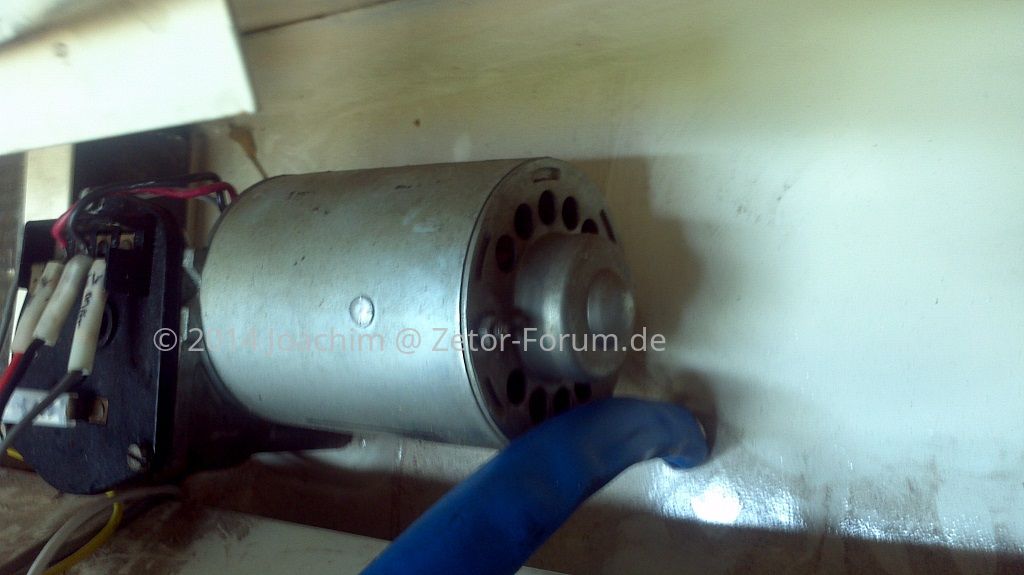

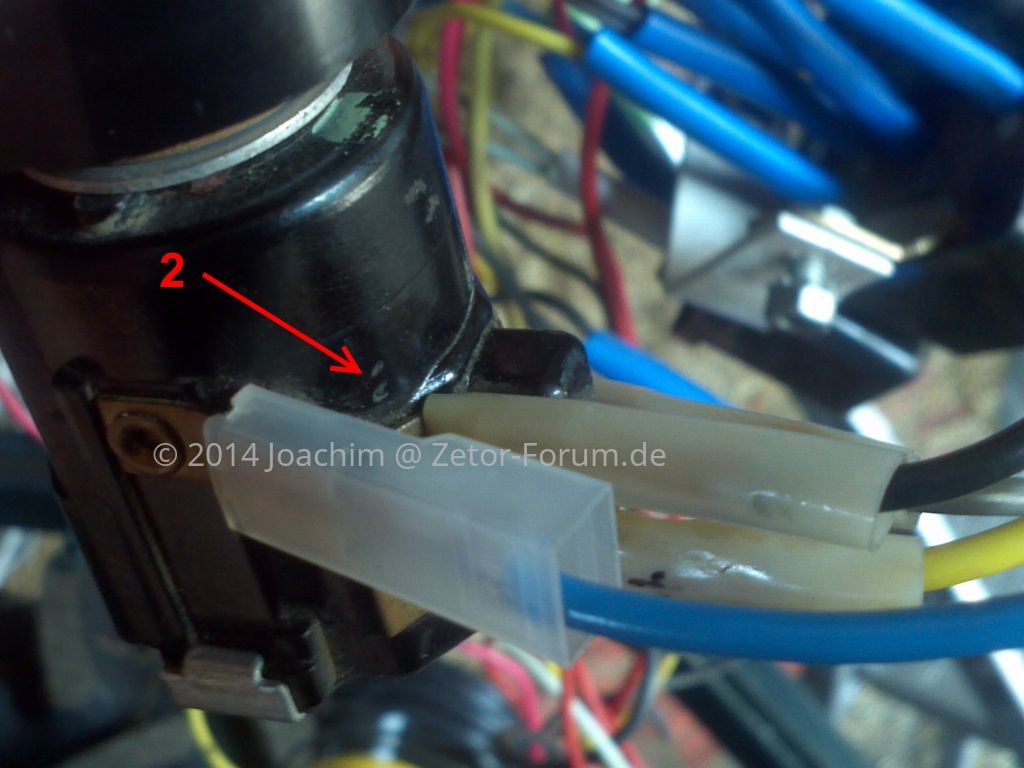

weitere Detailbilder zu diesem Wischermotor und dem meist verwendeten Wischerschalter (PAL) beim Zetor:
Wischermotor_00.jpg Wischermotor_01.jpg Wischermotor_alt_00.jpg Wischerschalter_00.jpg Wischerschalter_01.jpg Wischerschalter_02.jpg Wischerschalter_03.jpg Wischerschalter_04.jpg Wischerschalter_05.jpgWischermotor_02.jpg
