Einschalten des Kompressors
Wie wird der Kompressor der UR1 Reihe (Zetor 2011 - Zetor 7340 Major) eingeschaltet und wie aus?
- Motor starten
- Motordrehzahl soweit wie möglich absenken, das er gerade noch läuft

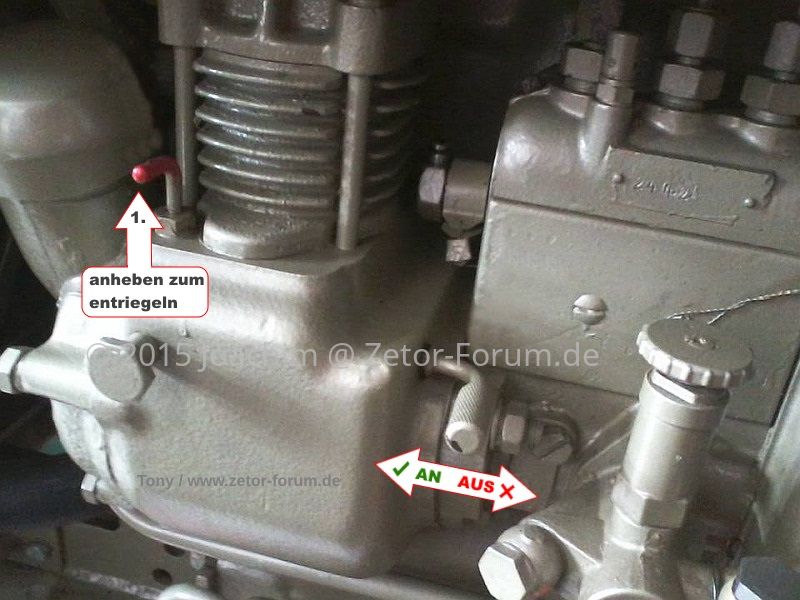

- Druckluftkompressor einschalten siehe Fotos:
- zuerst den Sperrhebel direkt am Kompressorzylinderfuß anheben
- dann bei, sehr langsam!, laufendem Motor den Schalthebel nahe der Einspritzpumpe herein schieben.
- zum ausschalten dann wieder herausziehen

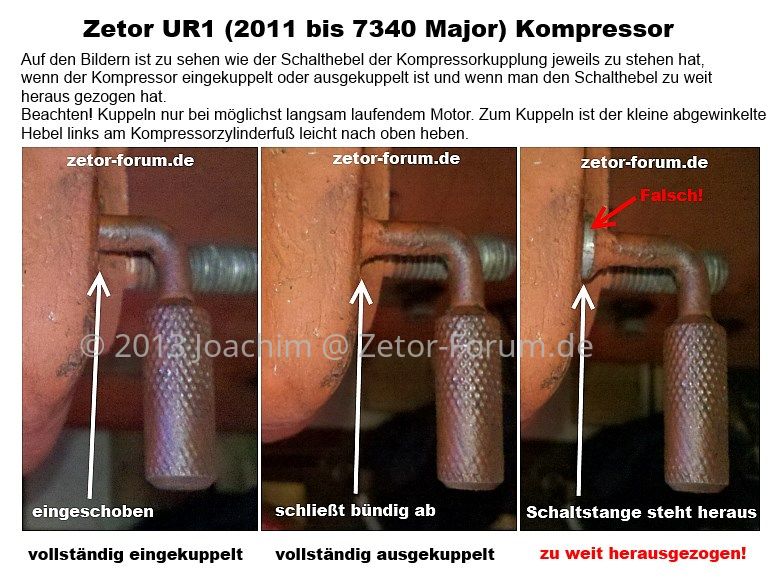

Hier noch einmal die Schaltstellungen im Detail:

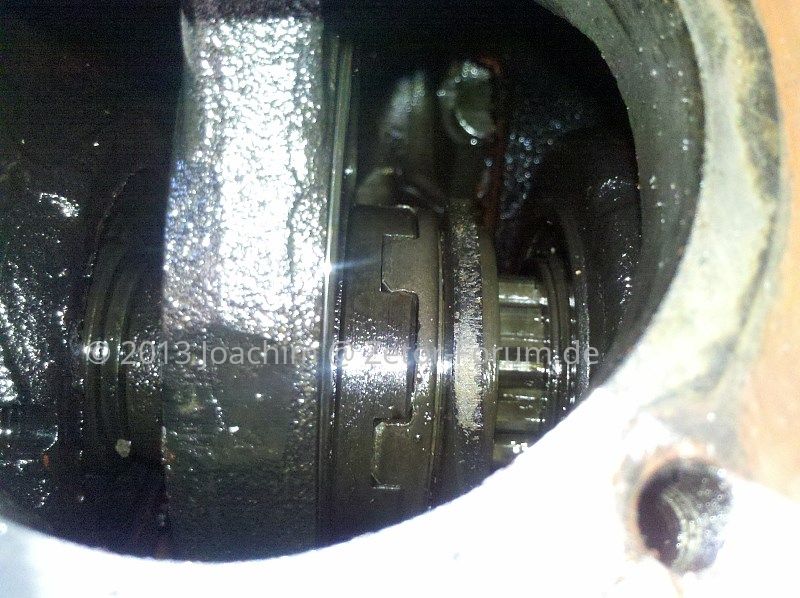

Blick in das Kurbelgehäuse des Kompressor auf die Klauenkupplung - eingekuppelt:

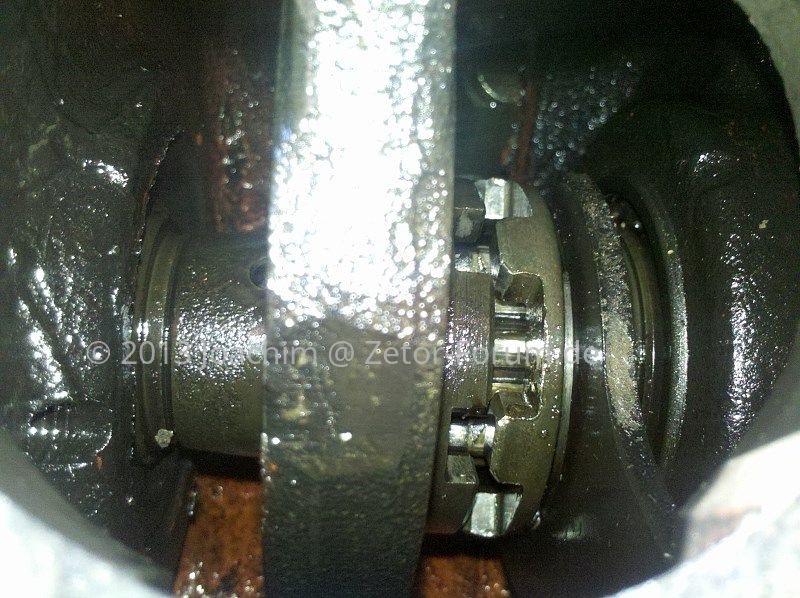

Blick in das Kurbelgehäuse des Kompressor auf die Klauenkupplung - ausgeschalten:
Schnittmodell / Schema
Technische Daten
- Bohrung 65 mm
- Hub 42 mm...
