Die Tankanzeige, auch Tankuhr genannt, zeigt dem Fahrer stets das aktuelle Füllvolumen des Kraftstofftanks an.

Tankanzeige (Instrument) von vorn (oben) und hinten (unten):
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

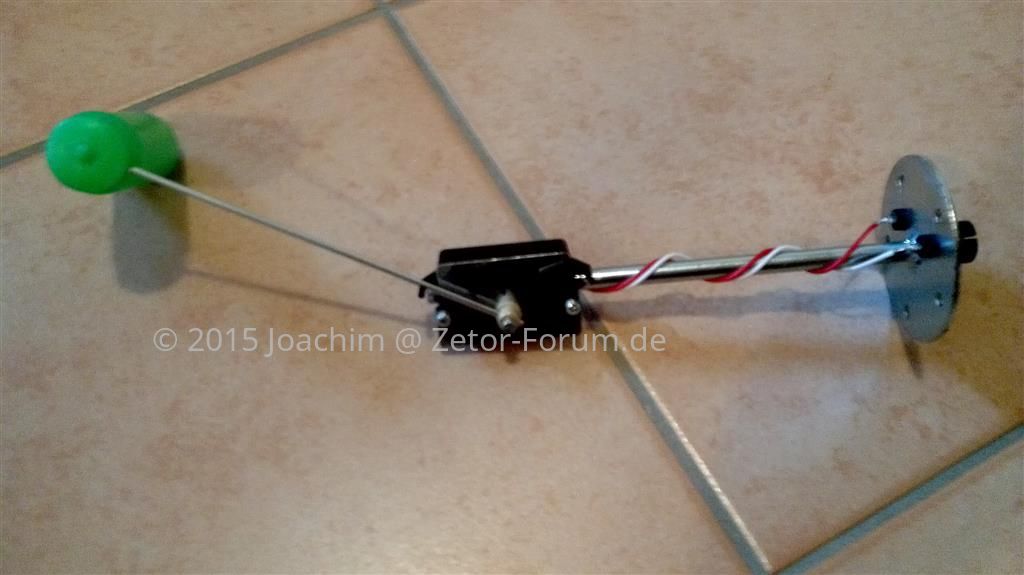

Tankgeber: alt (1984) und neu (2014) des Zetor 5011-7340
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

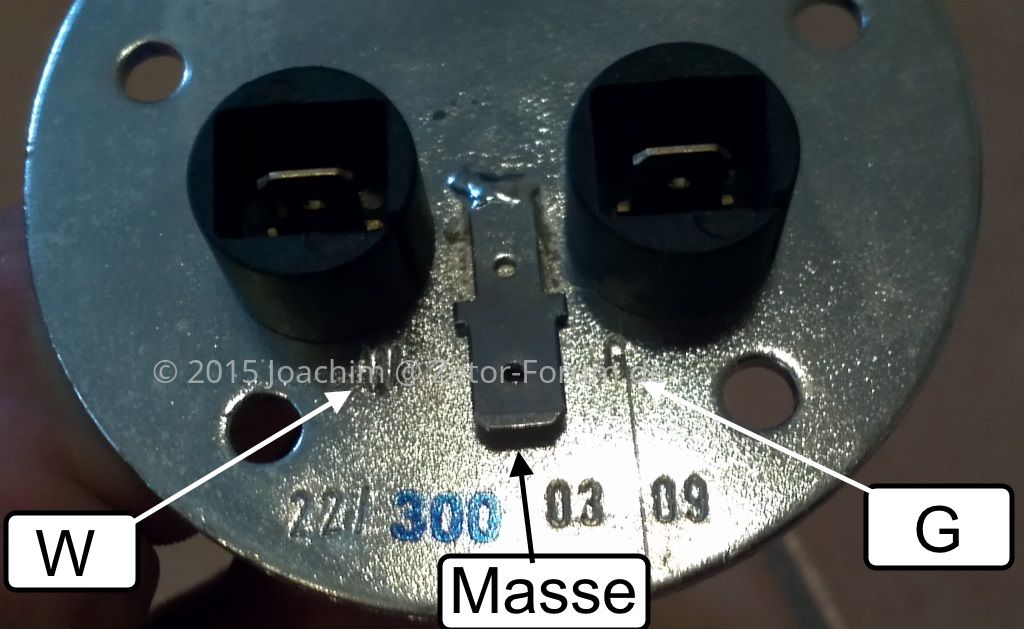

Belegung des Tankgebers:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

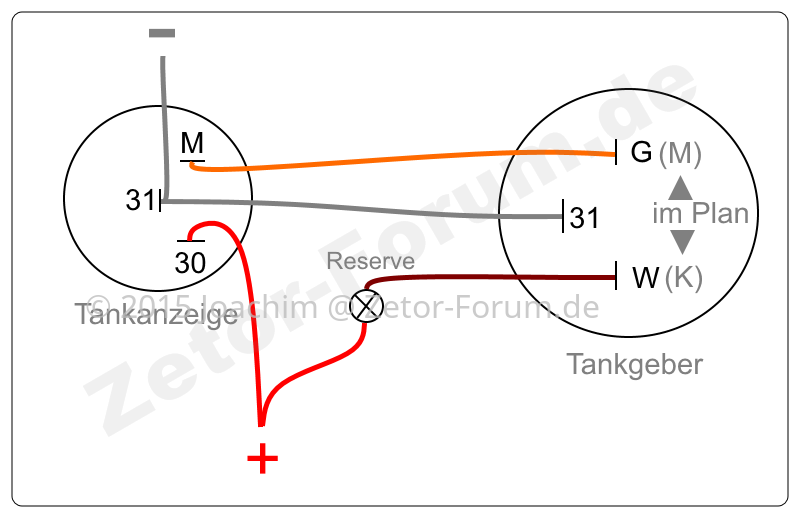

Elektro Anschluss Schema - wie sind Tankanzeige und Tankgeber miteinander verschaltet?
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Belegung:
M = messen bzw. G = Geber (Signal)
K = Kontrolllampe bzw. W = Warnlampe (Reserve)
31= Masse (Erdungsleiter)
30= plus von der Batterie bzw. besser Zündungsplus (54)


Fehlersuche: (Tankgeber, Tankanzeige...
