Frage Mechanik der Allradbetätigung (Zetor 5245)

[ZetorMarky]

Hallo zusammen,
nachdem letztes Jahr die Hilfe bei der Tankreinigung so gut funktioniert hat, hier ein Neues Hilfe-Ersuchen:
Bei meinem Zetor hat sich die Feder der Allradbetätigung ausgehängt und ich verstehe nicht, wo diese eingehängt war. Ggf. ist auch ein weiteres Teil der Mechanik verschwunden/abgebrochen.

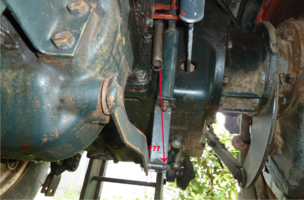

Irgendwann war der Betätgungshebel nicht mehr unter "Federspannung" und das Bild, das sich mir bot, sieht aktuell so aus:

Die Vermutung war, dass die Feder an dem Rundbolzen - wie auch immer - eingehängt war. Aber wenn man sieht, wie die Feder am oberen Ende eingehängt ist, fehlt eine solche Einhäng-Öse am Hebel der ins Getriebe geht, gänzlich. Das führte schon dazu, dass ich mich beim Versuch, die Feder zu spannen und dort unten irgenwo im Nirgendwo festzukriegen mit der Spannzange fast erdolcht hätte.

Die Frage lautet also: Kann mir da jemand (ggf. mit Bildmaterial) einen guten Ratschlag geben? Meine Vermutung ist, dass da ein mechanisches Teil fehlt. Bei der enormen Spannung muss die Feder belastbar einzuhängen sein und das sehe ich hier aktuell nicht.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Christian 5211]

Hallo ZetorMarky,

ich denke die Feder muss am Bolzen eingehängt werden und wird dann mit einer Unterlegscheibe und einem Splint gesichert.
Ist aber nur ne Vermutung. Ich schaue mal bei meinem 6340 nach.

Gruß Christian



[Joachim]

Müsste auch erst im ETK schauen, kann aber auch gut sein, das da noch ne Kette zusätzlich dran war.



[Baikal]

Hallo Markus,
ich habe auch einen 5245. Ich versuche am Wochenende mal ein Foto zu machen. Bitte etwas Geduld, der Traktor steht nicht am Wohnhaus.
Gruß
Baikal



[Dettl]

Meines Erachtens müsste die Feder nach außen Richtung Kotflügel abgespannt sein um den Hebel sicher in der Kulisse nach innen zu drehen und dort zu halten. Der Allrad wird in der Kabine am Schwenk-/ Zughebel durch Drehen nach links (zum Kotflügel hin) und dann Hochziehen und wieder verriegeln (nach rechts drehen), in der oberen Lage zum Getriebe hin eingelegt. Oder?
So war´s am damaligen 5245.



[Joachim]

Die Feder soll nicht den Hebel hoch ziehen, sondern nur die Verriegelung in der Kulisse in den beiden Schaltstellungen "fixieren":

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Quelle: ETK Zetor 5211- 7745
Zumindest würde ich das so deuten. Dettl liegt hier gar nicht so falsch. Schau mal eher nach "hinten" und zum Radkasten hin nach dem Teil Nr. 23 - da muss die Feder eingehangen werden.
Vielleicht auch am Achstrichter der Portalachse...



[Dettl]

Ja..., der Ersatzteilkatalog...



[leimarlene]

Hast Du wo nicht , Dettl ?



[Dettl]

Zum 5245 nicht! Zum 50super, oder Super schon.
Wenn ich die Fotos sehe, ergibt sich mir Einiges.
Der Wink mit dem Zaunsfeld...



[Baikal]

Hallo Markus,
habe mal zwei Bilder gemacht.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

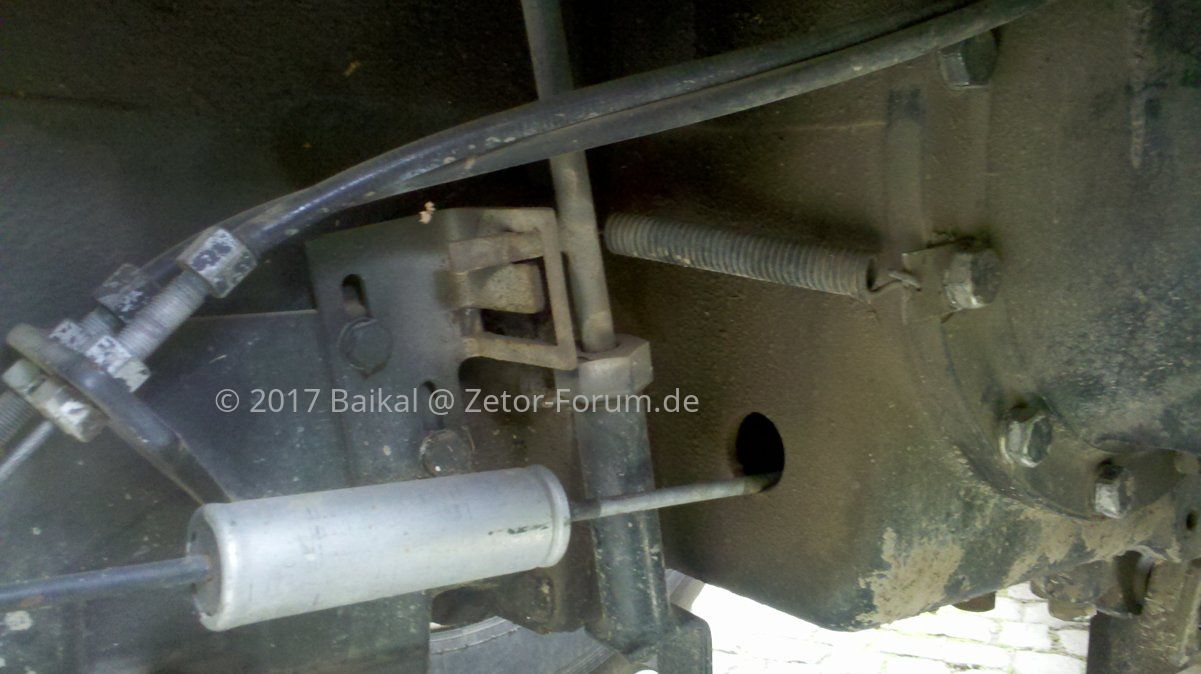

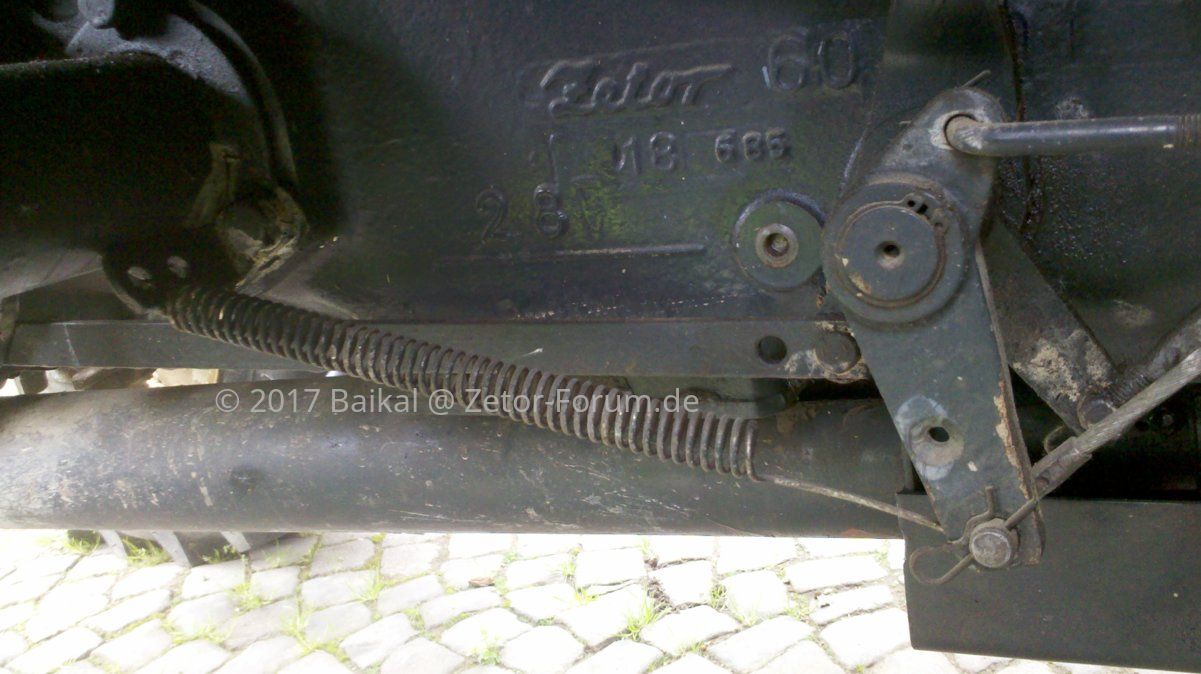

wie du siehst ist im ersten Blid eine Feder an der Lasche eingehängt, die von der Schraube des Gehäuses gehalten wird. Die zweite Feder siehst du im zweiten Bild. Sonst waren keine Feder vorhanden. Wenn du noch andere Perspektiven brauchst, dann melde dich. Scheint so, als ob bei deinem die Blechlasche fehlt, oder auch abgebrochen ist. Die Feder an der Führung des Gestänge, kommt nicht nach vorn. Habe Joachims Beitrag nochmal nachgelesen, er hat recht mit Teil 23 und dass die Feder nur führt.

Gruß
Baikal



[Christian 5211]

Baikal hat ja Fotos gemacht,
ich hab heute mal an meinem 6340 nachgesehen, da ist alles etwas anderst aufgebaut. Mit dem Druckluftkessel davor sieht man bei mir nicht viel.
Gruß Christian



[Dettl]

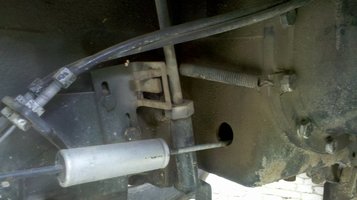

Doch, die Blechlasche ist da.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Oh, Foto geklaut.
Alles schick.



[Baikal]

Hallo Baikal,
na super, Feder einhängen und auf gehts.

Gruß
Baikal



[ZetorMarky]

Hallo zusammen,
sorry, dass ich mich bisher nicht gemeldet habe. Hatte keine Mailbenachrichtigung (mehr) gekriegt, dass nach Joachims erstem Post nochmal jemand geantwortet hat.
Ihr seid echt super!
Danke für die Bilder insbesondere an Baikal. Danke, dass Du mir die super Vergleichsbilder machen konntest. Werde mich sobald wie möglich an den Ort des Geschehens begeben und versuchen, das Feder-Defizit zu beheben.
Ich melde mich wieder...



[ZetorMarky]

So ... Hallo zusammen,

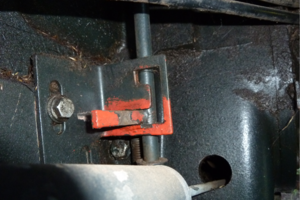

hat alles gut geklappt. Die Feder sitzt wieder da, wo sie soll. Sie dient tatsächlich "nur" der Führung der Mechanik. Fühlt sich aber alles irgendwie falsch an, wenn sie fehlt.
Besten Dank an alle für die Unterstützung.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Baikal]

Hallo Markus,

schön wenns wieder passt.
Gruß
Baikal



[frieda]

Danke für die Rückmeldung @markus!

Ich mache hier jetzt zu, da sich das Thema ja erledigt hat.
