Kabinenüberholung Dachplane Zetor 50 Super

H

hainhei

Mitglied +
Dabei seit
21.10.2012
Beiträge
23
Traktor/en
Zetor Super 50
Hallo,
bin gerade dabei die Kabine eines Zetor 50 Super möglichst in den Originalzustand zu versetzen. Die Dachplane die Klappmechanik über der Frontscheibe, die Befestigung dessen und die Spriegel fehlen bei mir. Kann mir jemand Detailbilder zukommen lassen wie das Orginal mal ausgesehen hat. Neue Dachplane habe ich bereits aufgetrieben. Wie ist die Dachplane korrekt befestigt? Gibt es Hinweise wo man entsprechende Scheiben- und und H-Profilgummis herbekommt?

Danke
Hagen Heine

Hallo so bei meiner karbiene sind die spiegel so angebracht

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Hallo Hagen
Muß mein Kabinenoberteil erstmal von Schnee und Schutzplane befreien, auftauen und Fotos machen.
Das Scharniergegenstück ist wohl noch vorhanden, laut Vorstellfotos? Reichen Fotos oder wären Maße noch vonnöten, wie soll ich das machen? o_O

Danke erst mal für die Infos.

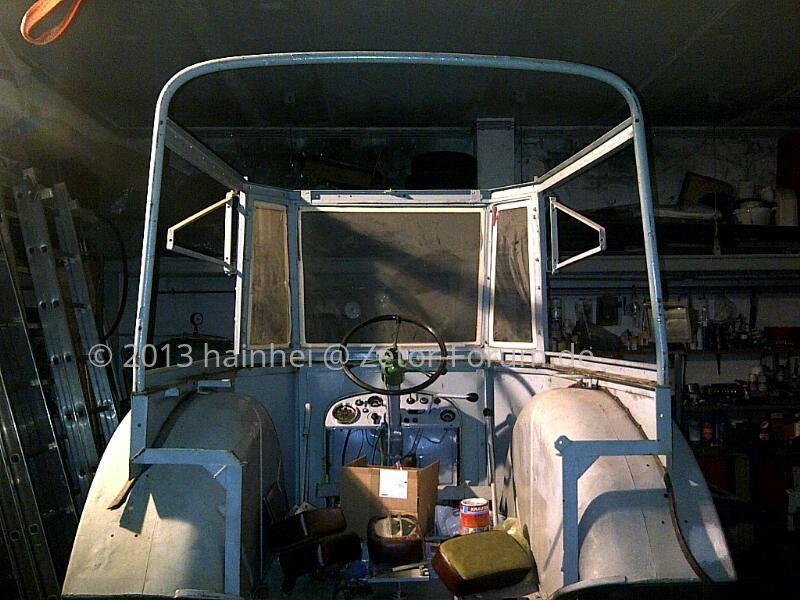

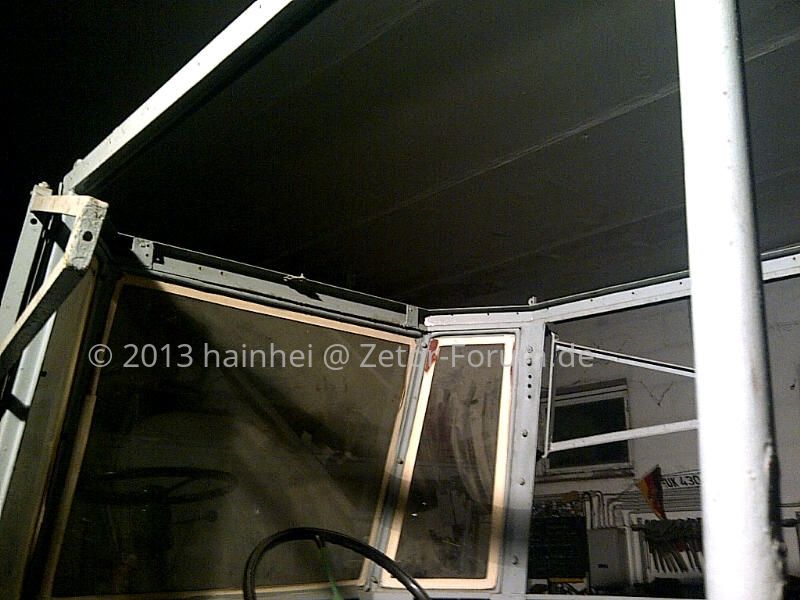

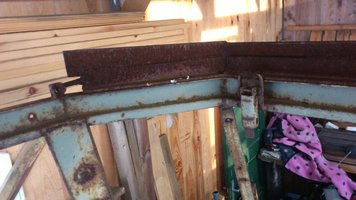

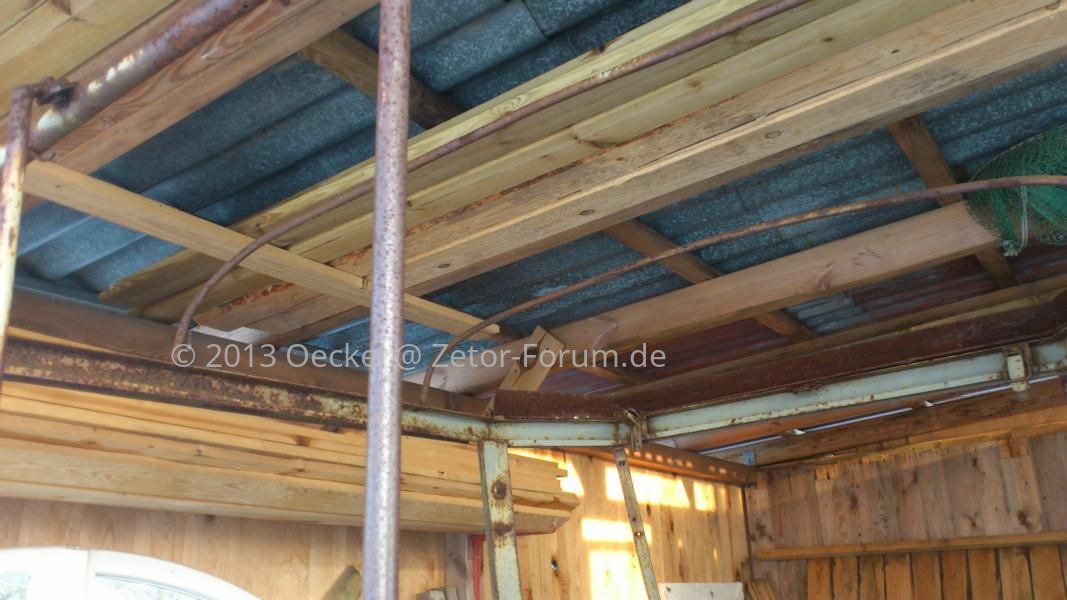

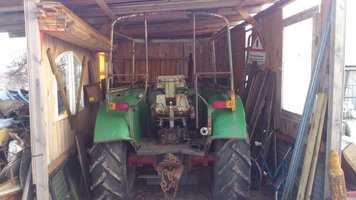

Zur Verdeutlichung meines Problemes hier ein paar Bilder. Ich brauche Details wie die Spriegel (nicht Spiegel) aussehen, wie die Dachplane befestigt ist. Bilder von innen, wie der Belüftungs-/Klappmechanismus genau aussieht. Mein Vorbesitzer hat oben leider alles abgetrennt. Auch die Stützrohre am Kabinenheck fehlen, bräuchte ich auch Details, vor allem von der Befestigung.
Gibt es Empfehlungen für Profilgummis zwischen Kabine und Kotflügel, bzw. Scheibeneinfassung?

Danke
Hagen Heine

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

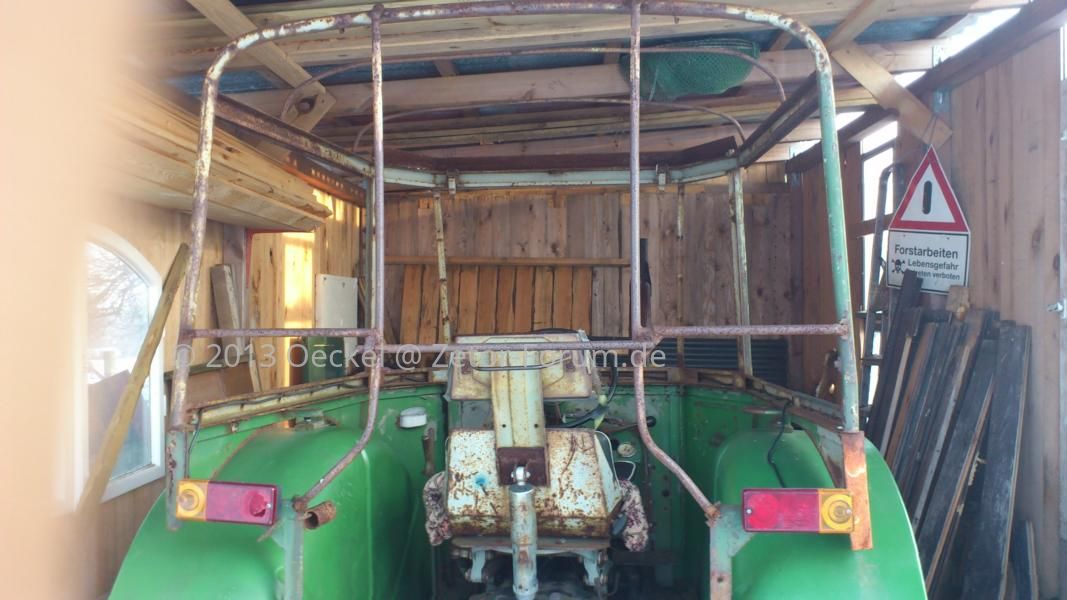

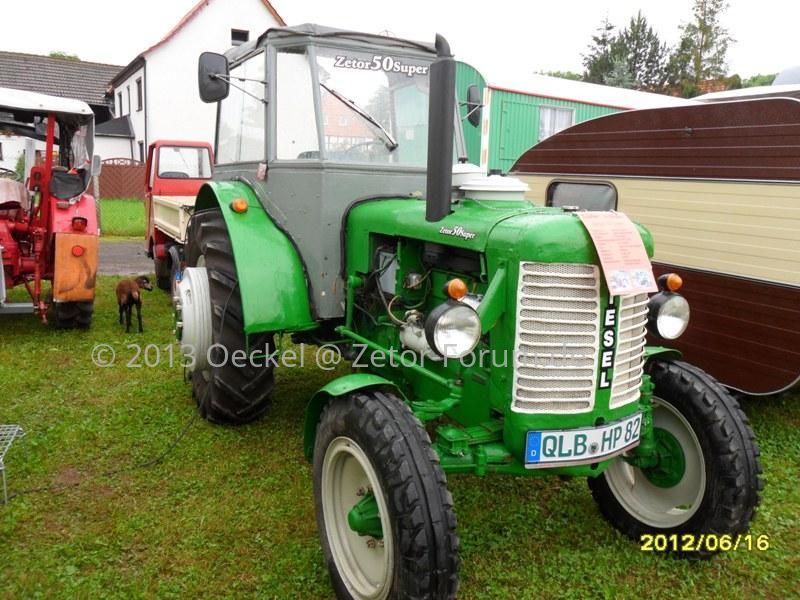

Hir ein par bilder von meiner karbiene

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
`nabend
@Oeckel
Der Klappmechanismus bei dir ist leider auch nur ein Nachbau. Ist eigentlich zu massiv gebaut,30er Winkel- und Flacheisen ? Eigentlich besteht alles nur aus 1,5er Blech. Ein Winkel von etwa 100°(geschätzt) trägt ein abekantetes Blech, das als Planenführung dient. Alles ist so geformt und geschweißt wie die vordere Kabinen-, Scheibenkante. Die Dachplane ist wie ein Schuh über den Blechkonstrukt geschoben und in der Mitte mit einer Niete gesichert.
Die Heckabtrennung dagegen ist original, sogar mit dem selbstzufallenden Riegel , das der Beifahrer nich` raus fällt. Fein . Würde ich so übernehmen, meine Kabine soll aber geschlossen werden.

@hainhai
Die Z-Gummiprofile für die Frontscheibe und die Abschlußlippe über den Kotflügeln und Motorhaube habe ich bei tecparts im Onlineshop bestellt. Ging Ratzbatz.
Die Seitenscheiben sind als Schubscheiben in einem eigenen Rahmen ausgeführt. Bezugsquellen weiß ich leider keine, vielleicht Anfertigung? Ich mache auf jeden Fall noch Fotos, es soll ja wärmer werden.

Gruß Dettl

Moin,

@Dettl
Es gab beim 50 Super 2 Kabinen Varianten, die 606 A war hinten ohne die Metall rohre, die 606 B hatte diese wie bei Oeckel. Gugst du: [DLMURL="http://www. zetor-forum.de/ forum/wiki/wiki_k_kabinentypen.php"]wiki/wiki_k_kabinentypen.php[/DLMURL]

Die verlinkte Seite ist leider nicht mehr ganz aktuell und sollte schon längst überarbeitet sein. Wenn ihr Detailfotos hier einstellt, könnte ich die dann unter Quellenangabe in der neuen Kabinenübersicht verwenden? :)

Zuletzt bearbeitet:
Hallo an Alle !

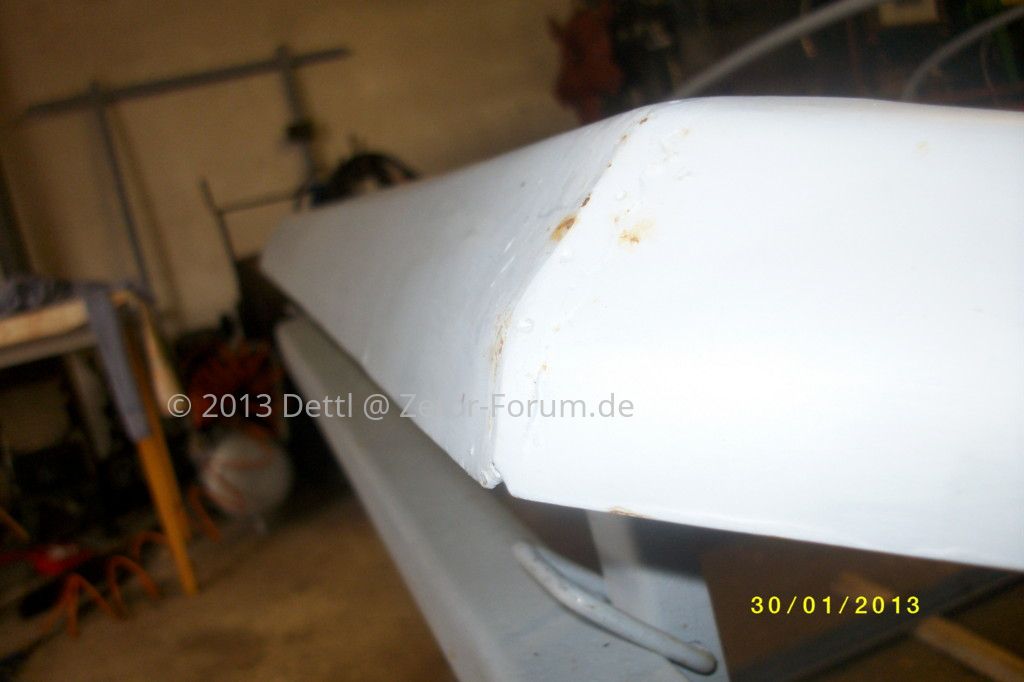

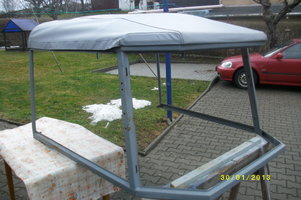

Heute nun die versprochenen Kabinenfotos.Der Schnee ist weg und die Temperaturen sind angenehmer.

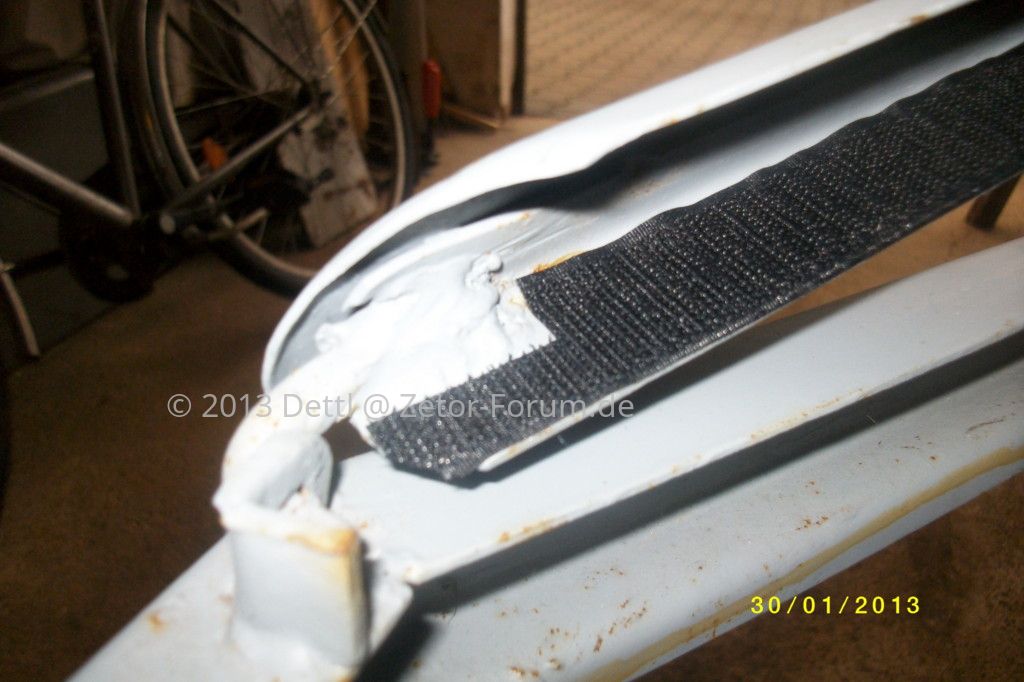

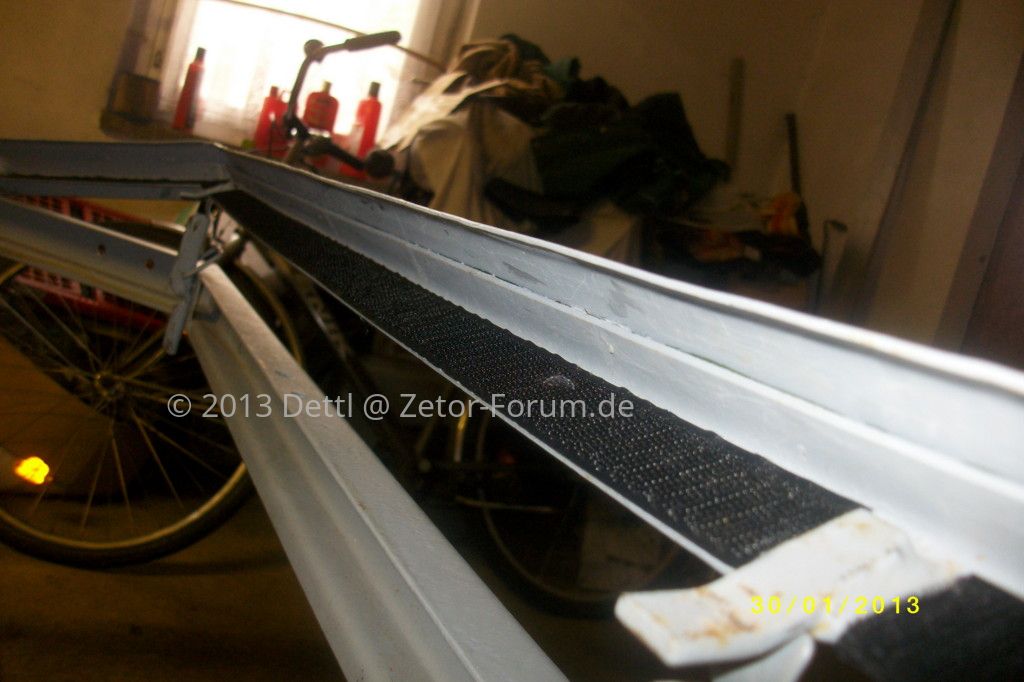

Als Befestigung der Dachplane habe ich entgegen des Originals aber eine Klettverschlußleiste gewählt, die mir mein Sattler anbrachte. Ich hoffe es ist dennoch alles zu sehen.

Auf meiner Cam sahs doch etwas besser aus.

Später noch zu den Schubscheiben.
Mfg Dettl

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
`nabend !
Heute nun nochmal zur Kabine.

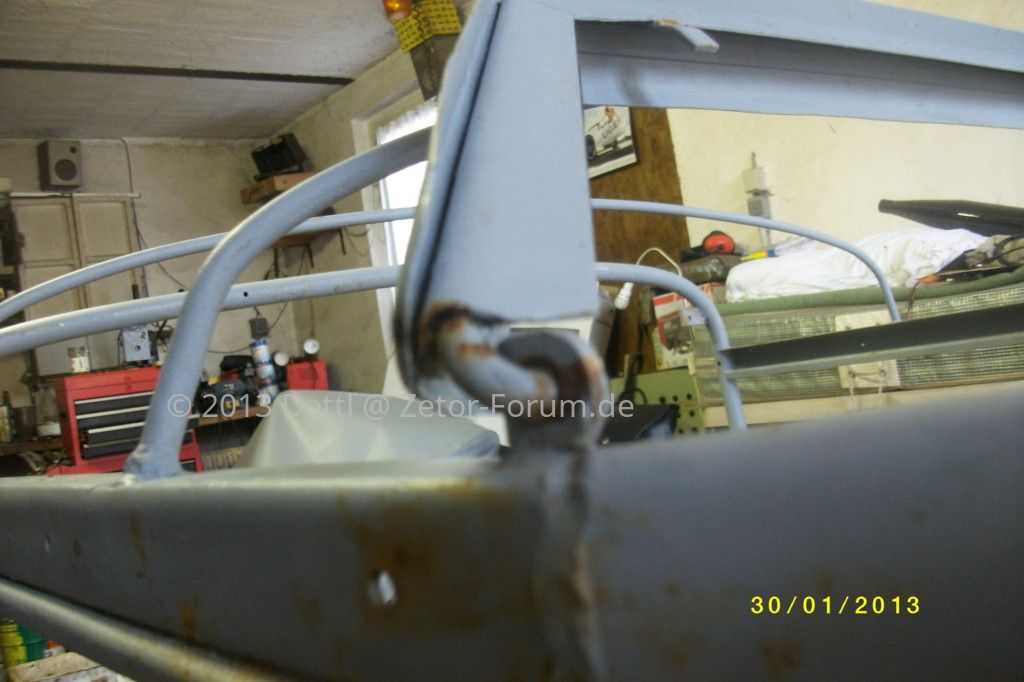

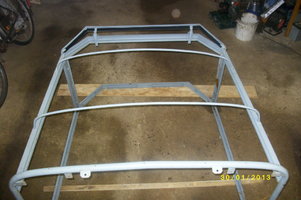

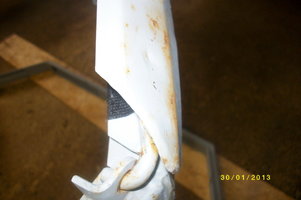

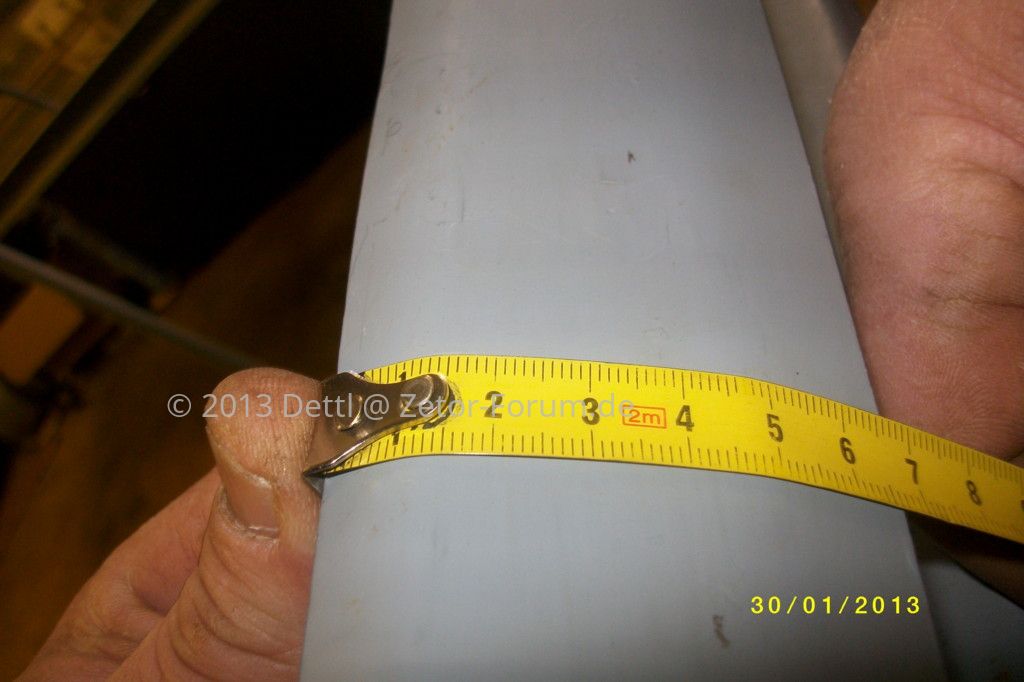

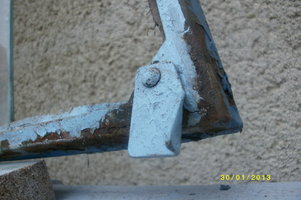

Habe noch einige Fotos zu den Spriegeln und der Befestigung der hinteren Bügel.

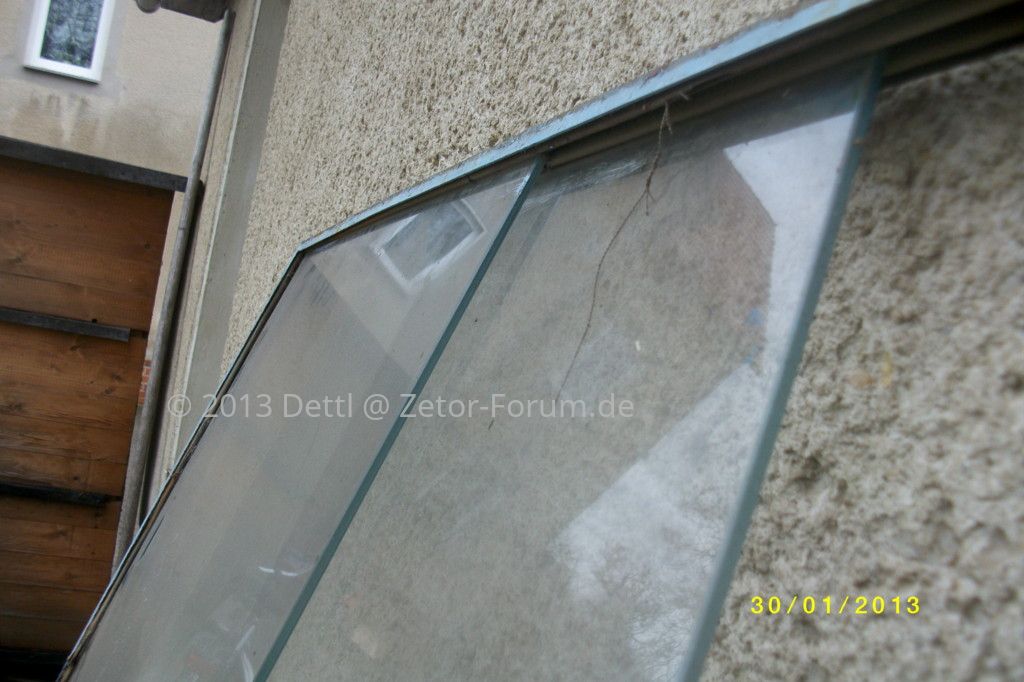

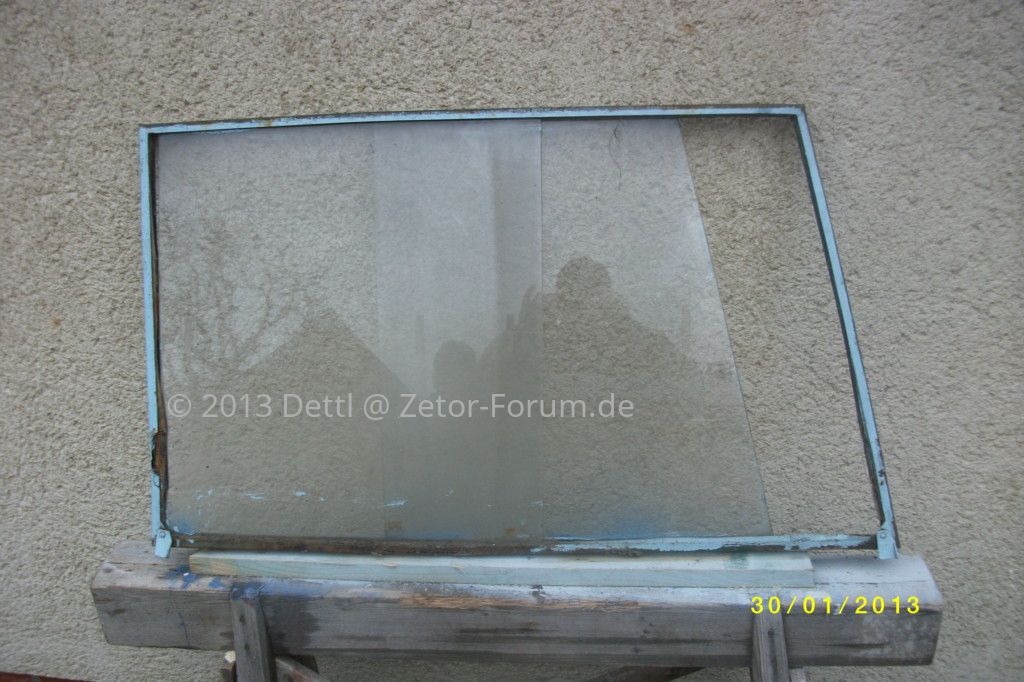

Die Scheibenrahmen bestehen aus 1,5mm Blech-U mit 30mm Breite und 15mm Schenkellänge.
Die Rahmen werden von außen in den oberen Kabinenrahmen eingeführt und unten nach Einschwenken mit dem Riegel verriegelt.

Die Scheiben führt eine Gummileiste die pro Seite mit einer dünnen Cu-Niete fixiert ist

Wie Ihr seht besteht bei mir hier auch noch Arbeitsbedarf. Material hat er schon bestellt.

Dettl

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Hallo
Die Seitenscheiben beim 50super werden in sogenannten Samtschienen geführt. Die Schienen sind von der Form her ein auf dem Rücken liegendes großes "E". Die Profile sind aus Profilgummi mit Samt überklebt. Die Schienen werden in das Blech eingeklebt. Zu beziehen sind sie über Bootsbauer, oder Glaser. Wundert euch nicht über die Preise. Ich habe für die Samtschienen für meinen 50s ca. 100€ ausgegeben.
MFG Jürgen

Hallo Jürgen !
Daß es Samtschienen genannt wird , wußte ich nicht. Bei mir sind sie nur eingelegt und mit Nieten gesichert. Habe noch nichts dran gemacht. Wo findet man in Zentraldeutschland einen Bootsbauer?
MfG Dettl

Hallo Oeckel!
Wieso bist Du immer so nordlastig? Ist doch so weit für mich.
Werde dranbleiben! ;)

ist doch egal wo mann was bestellt ob osten oder westen :D
ich bestell über all :)

Jürgen, kannst du mal die Maße der Samtschiene aufzeichnen? Also Profilmaße und Länge?

Vielleicht findet man ja dann doch noch andere Quellen. ;)
