Bericht Eigenbau: Ich baue mir einen Laufbuchsen Auszieher selbst.

Joachim

Joachim

Zetor Teilehändler
Team
Dabei seit
6.07.2012
Beiträge
19.436
Ort
Wiedemar, Deutschland
Vorname
Zetorversteher
Traktor/en
Zetor 5011, 3045, 2011, 7745
So, gesagt getan. Material liegt eh herum, warum bauen wir uns also das Ding nicht selbst.

Heute mal die ersten Bilder, Maße gibt's wenn er fertig ist.

Randbemerkung: die Bügelsäge macht sich prächtig, allerdings ist es definitiv eine Zugsäge und keine Schubsäge. Auf Schub flog mir nach dem ersten Hub das Sägeblatt in Einzelteilen quer durch die Werkstatt! Neues Blatt rein, wieder auf zug und siehe da, funktioniert richtig gut. :like

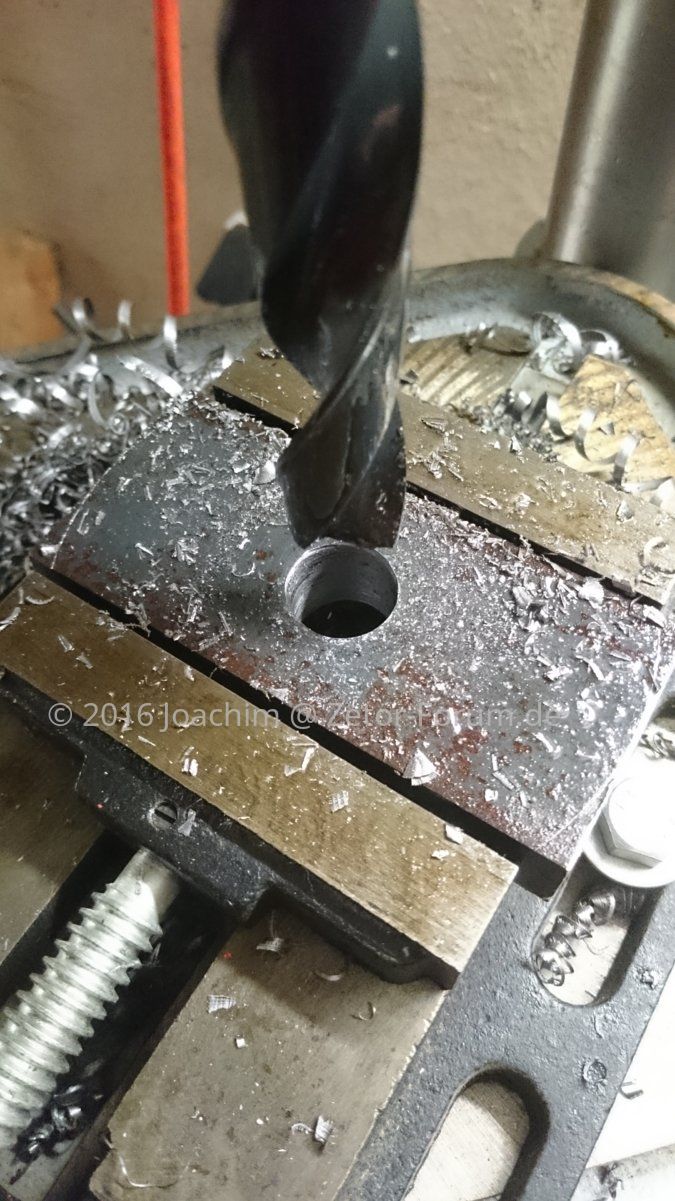

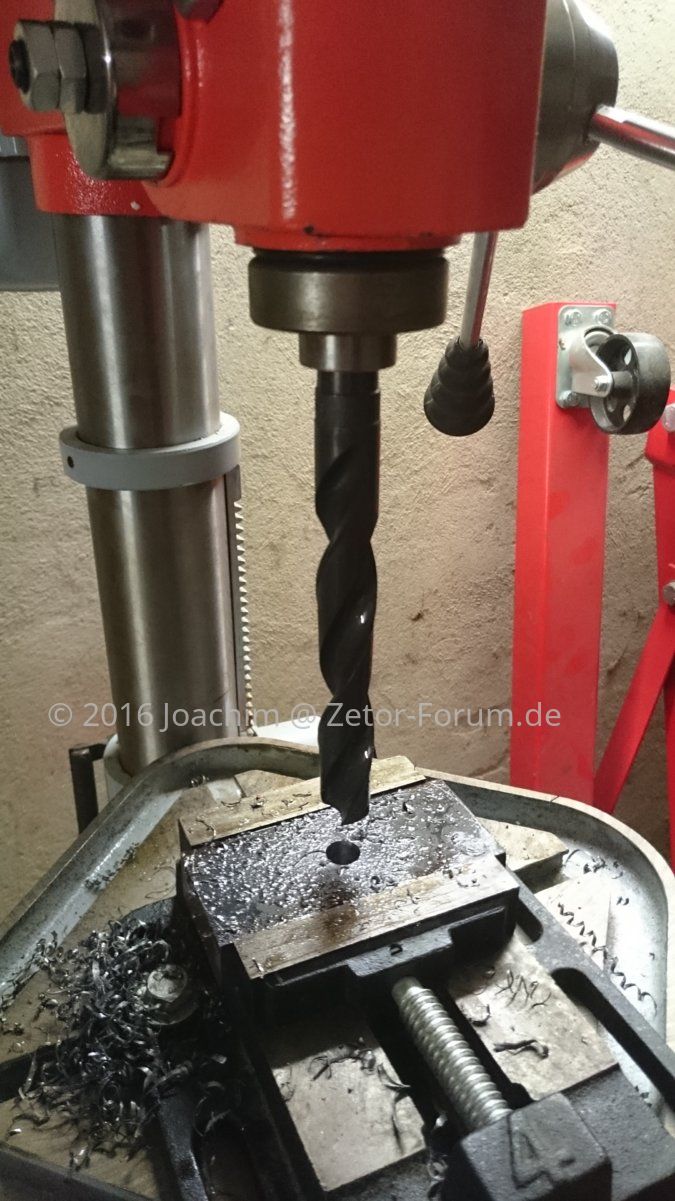

Auch die Bohre müsste arbeiten, mit einem 20mm mk2 Bohrer müsste durch 20mm dicken Stahl gebohrt werden, auch das ging wieder erwarten richtig gut, das Loch hatte am Ende einen Innendurchmesser von 20,07mm. Für eine Einhell Bohre echt nicht schlecht. :like
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



So, Bilder:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

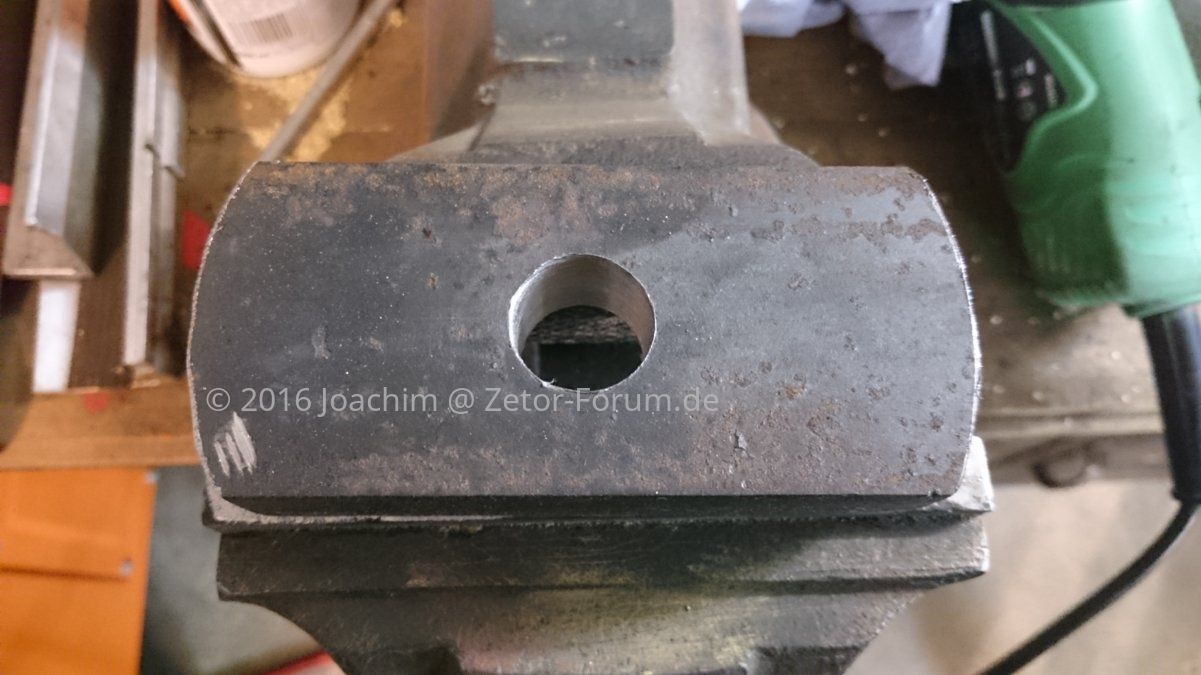

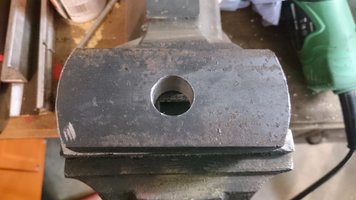

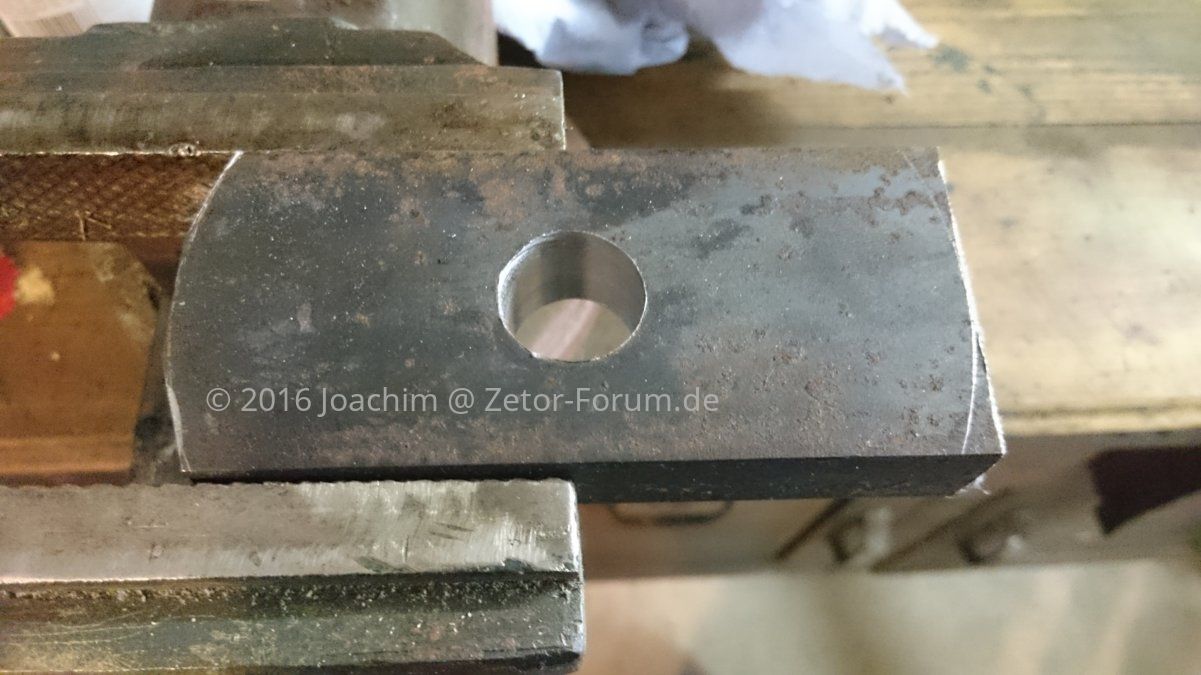

Hauptteil des Unterbaues aus 20mm Stahl, an den kurzen Seiten wurde auf 55,7mm Radius abgerundet

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

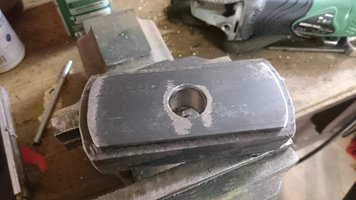

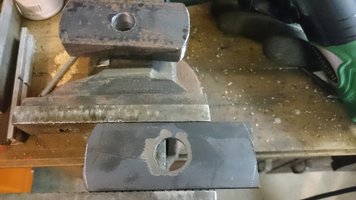

Oberteil des Unterteils, das dann die Führungsrolle in der Buchse übernimmt. Im Grunde die gleiche Behandlung wie das dicke Teil zuvor, nur gings schneller weil dünneres Material. ;)

Maße des Unterteils für verschiedene Laufbuchsendurchmesser:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Als Spindel kommt eine ca. 50 cm lange M22 Gewindestange zum Einsatz. Morgen bauen wir noch das Oberteil und dann macht ein Bekannter den Testlauf... :D


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Bohrer gut alles gut gel wenn man es kann dann kann man halt ;)
aber du hast es ja einfach wenn ich mich richtig erinnere hast du dir doch mal eine Kiste gekauft mit denn ganzen Werkzeugen:hehe:like

Ja, aber ausgerechnet der Laufbuchsenauszieher ist nicht komplett. War ja kein ungebrauchter Satz.
Deshalb der Eigenbau.

Wie sagt man: Wer hat der kann. :D ;)

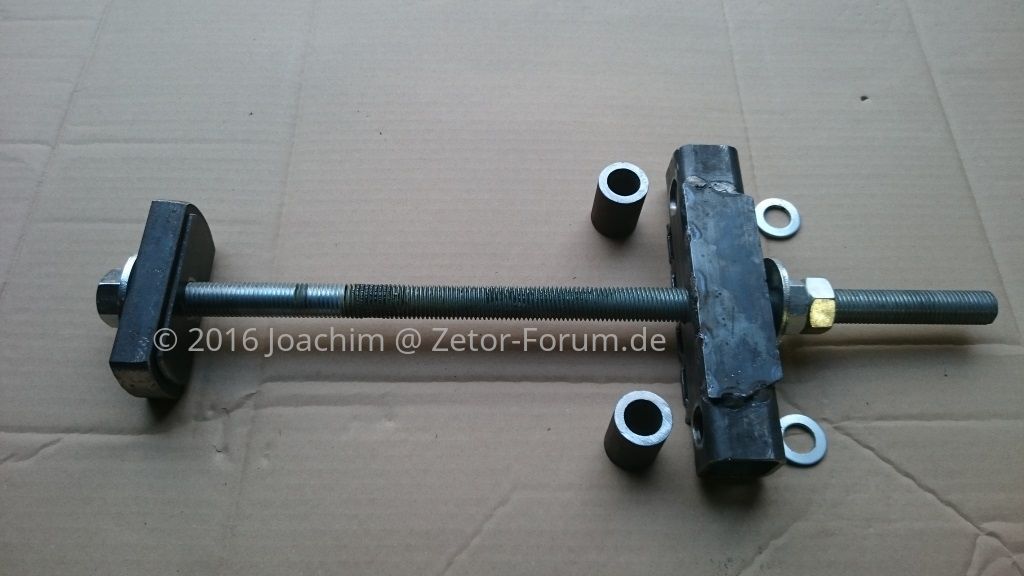

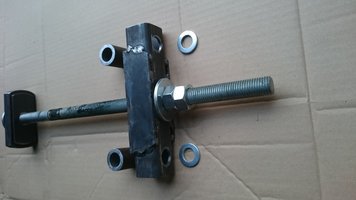

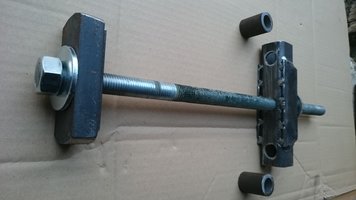

So, ich hab fertig...
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

:like


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

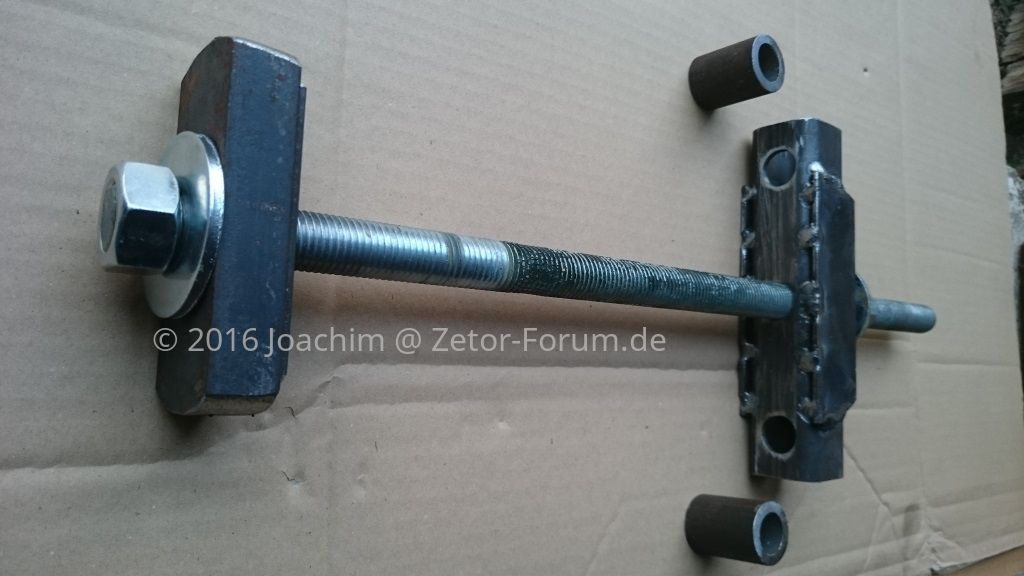

Ja und so sieht es für den 50 super aus. :lala

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Nur: :greis:
Bitte schweiße eine der Muttern am oberen Ende der Gewindestange fest, um bei sehr störrischer Laufbuchse mit einem Schlüssel gegenhalten zu können. Die Gewindestange dreht sich sonst bei ausreichender Kraft um die eigene Achse und nichts passiert.
Warum sind die Hülsen so kurz geworden? Willst du die Stehbolzen ausdrehen und die Ausziehbrücke mit Maschinenschrauben im Block anschrauben?
Ich weiß, der Buchsensitz ist nicht sonderlich hoch und der Weg zum Ausziehen somit auch klein, aber ich würde über die Stehbolzen ausziehen.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Die Hülsen sind 4cm "lang" weil oben drauf noch die Brücke mit ihrerseits 4cm höhe drauf kommt und die Köpfe selber sind auch nur etwa 9cm hoch (Stehbolzen hatte ich keine zum messen). ;)

Ich kann ja noch eine oben drauf anschweißen... oder ich konter oben 2 Muttern.. mal schauen, danke für den Tipp :like

Hatte .

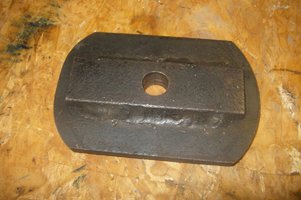

Ich hatte sowas ähnliches gebaut für den 4511 , nicht so sauber , weill ich keine Drehbank habe .Büchsen sind aber doch nicht gekommen :
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Ich habe noch einen von meinem alten Belarus.
Super Ding aus einem Trabbi - Wagenheber.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Der Teller unten wurde auf der Drehbank gefertigt oben 2 Aluklötze drunter und drehen.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Zuletzt von einem Moderator bearbeitet:
@Dettl
Die 4cm Buchsen haben sich als mehr als ausreichend erwiesen, mehr wie 2cm muss man die Buchsen nicht hoch ziehen, dann kann man sie von Hand heraus nehmen. Das Kontern von zwei Muttern am obereren Ende als Verdrehsicherung der Spindel ging auch prima, danke für den Tipp. :like

@Hotte
Die Idee mit der Trapezspindel von nem Wagenheber ist auch klasse. :like


Ich werde meinen noch mal etwas umbauen, hab da jetzt noch ne Idee - so das der sich im Einmannbetrieb von oben einfädeln lässt ohne das sich unten einer die Finger verbiegen muss um an der Kurbelwelle und der Ölpumpe vorbei zu kommen. Auch was die Spindel und eine Verdrehsicherung angeht, hab ich da jetzt n paar Ideen zusammen... Material ist ja noch einiges über. :D

Ich weis was das Zauber Wort heist Gelenk. Denn sowas haben wir wenn man an einem Deutz 545 oder am MWM 348 Büchsen zieht die Büchsen haben einen Durchmesser von 45 cm ja cm und wiegen so um die 100 kg ja kg man kommt zwar gut von unten dran aber die untere Brücke die wiegt schon 15 kg einfach von oben rein lassen und mit Kettenzug ziehen und von unten mit Hydaulik zylinder helfen

Hier mal ein paar Bilder von richtigen Lauf Büchsen
Deutz 545
Baureihe 5
45 cm Hub
6 bis 8 Zylinder
Gewicht vom 8 Zylinder 30 t
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Quelle: Meine Bilder G.B


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Wie Friedel Münch schon sagte Zitat:" Hubraum ist durch nichts zu ersetzen außer durch nochmehr Hubraum " :D :D :D

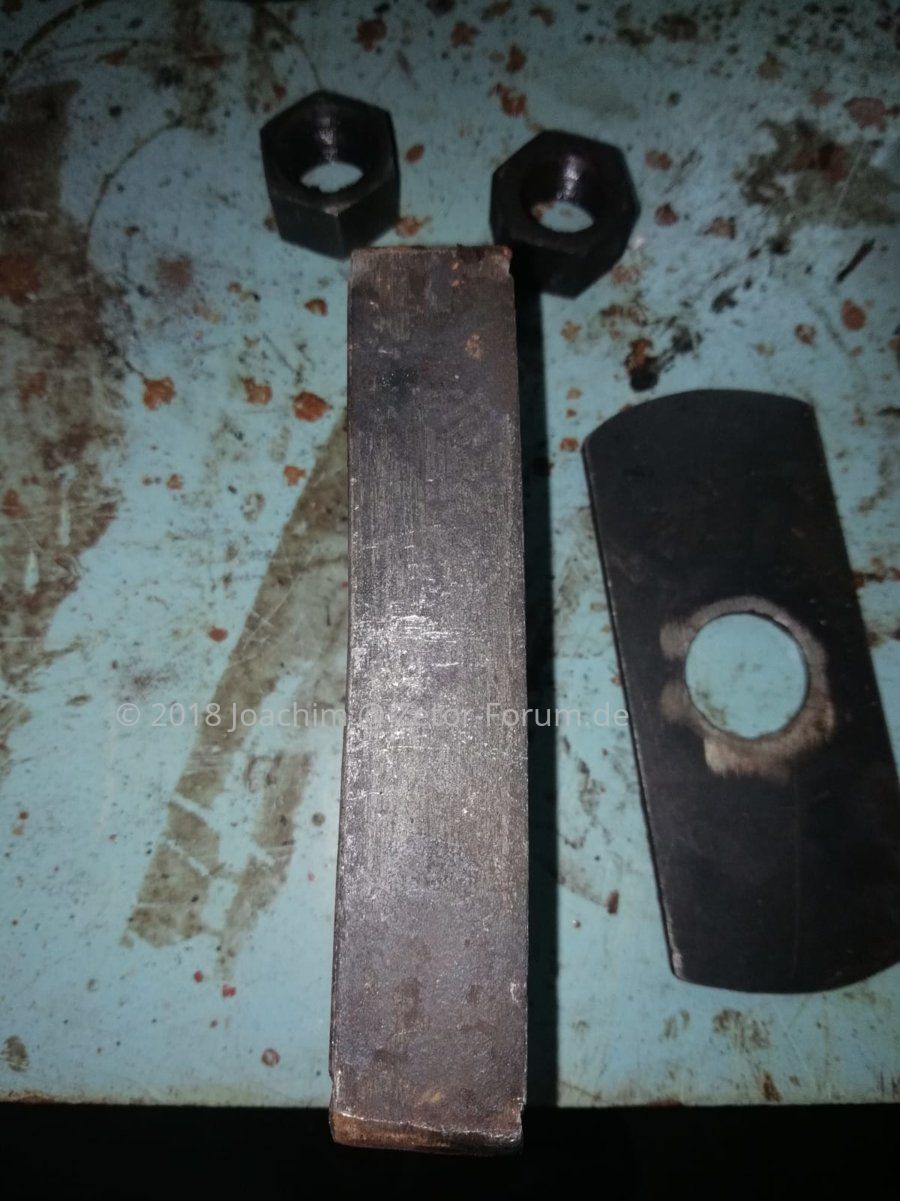

So - mal wieder hoch hol... Nachdem mein Auszieher im Verleih wohl etwas gelitten hat und ich eh nun auch einen für 95 mm, 100 mm und 102 mm Büchsen benötige wird es wohl Zeit für nen Laufbuchsenauszieher 2.0 :D

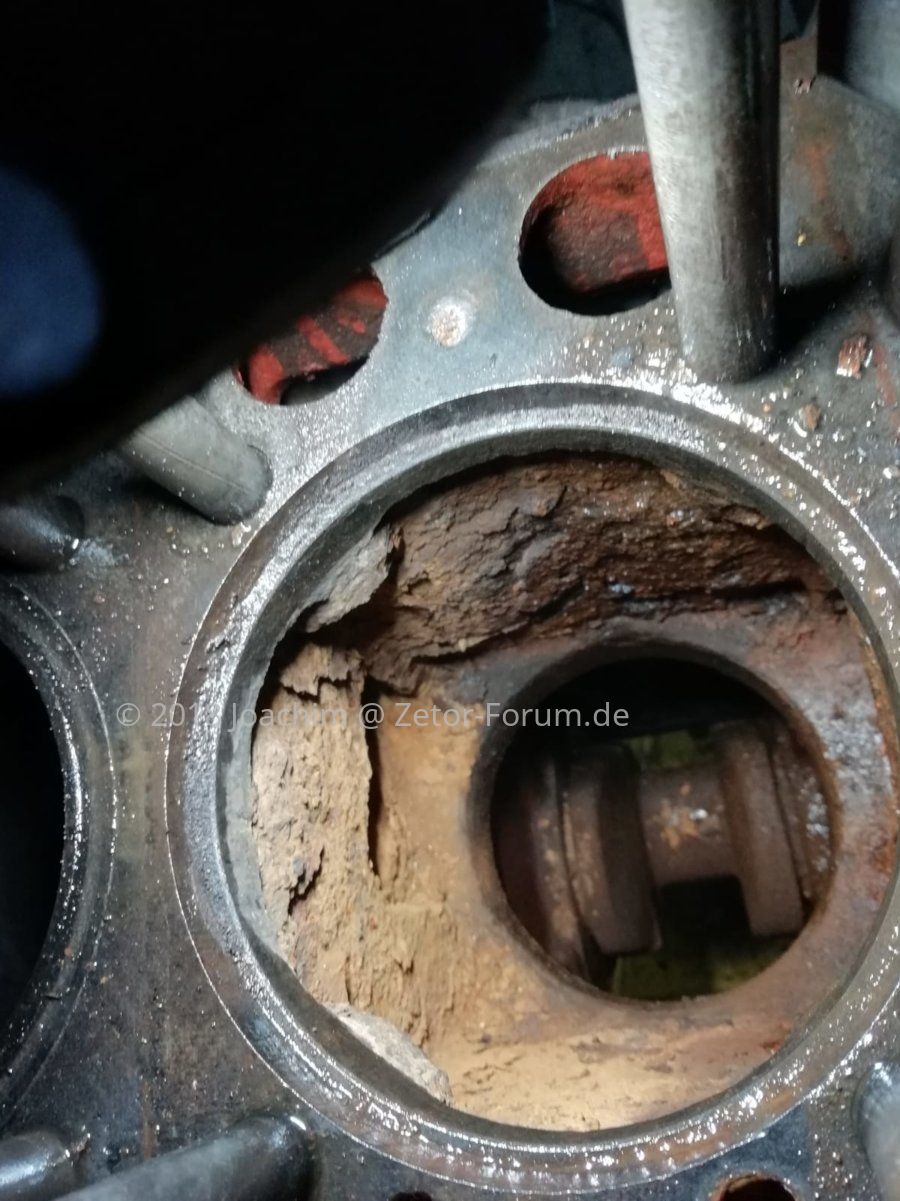

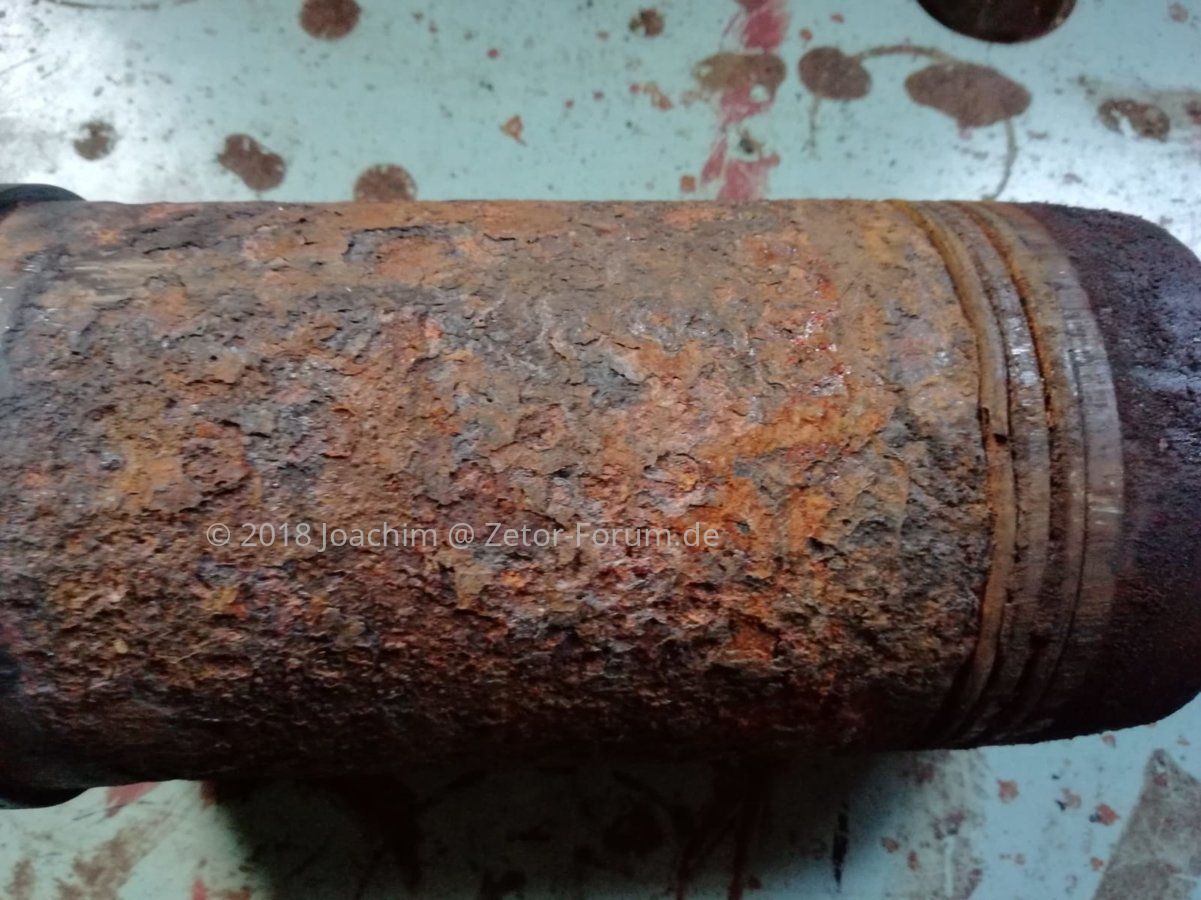

Hier dann schon mal die Fotos, der Laufbuchsen die ihn etwas überfordert haben:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Kundenfotos, Erlaubnis liegt vor.

Muss sagen, hab ja nun auch schon einige selbst gezogen - aber so vom Rost zernagte hab ich noch nicht gesehen.
Und der jetzige Besitzer (Kunde) kann da nichts für - nur damit er nu keine Haue bezieht. Aber schaut es euch an, was passiert, wenn man ohne Kühlmittel unterwegs ist über Jahre.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Ich habe einen Perkins-Block hier, der schaut innen nicht besser aus - vermute auch, dass das ohne Kühlflüssigkeit kommt, wenn man stets "frisch" auffüllt und jedes mal den freien Sauerstoff mit ins System bringt...

So, lang her, aber ich hatte heute die Nase sowas von voll, unter dem tropfenden Motor herum zu fingern, und ohne nen 2. Mann bzw. Frau geht's dann auch nicht. Kurz, der bisherige funktioniert, aber noch nicht wie erhofft.

Zeit für einen ersten Prototyp für Version 2.0

Ziel:
- 1-Mann Bedienung
- leichte Anpassung an andere Laufbuchsendurchmesser
- ansetzen des Ausziehers komplett nur noch von oben

Ich mach dazu die Tage weitere Fotos und vielleicht n kurzes Video:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

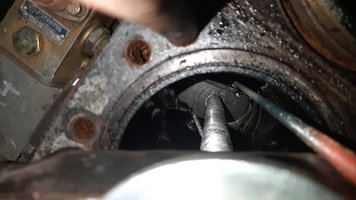

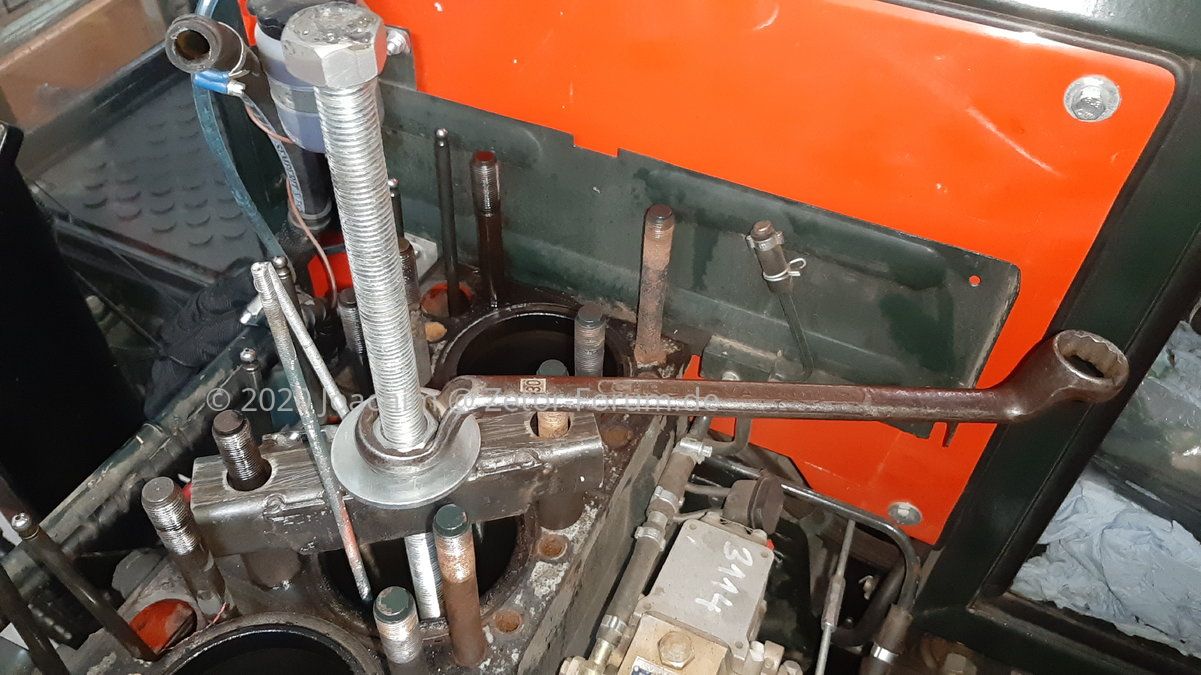

Wie funktioniert er? Ganz einfach. Das bisher lose Unterteil (Mutter, Zugplatte, Zentrierhilfe) würde zu einer Baugruppe vereint.
Neu sind zwei (quick&dirty) 6er Gewindestangen, welche unten 90° abgewinkelt wurden, und unter der Zugplatte in zwei 6er Muttern (angeschweißt) beweglich gelagert sind. Das Oberteil blieb unverändert.

Man fädelt nun ganz locker das Unterteil von oben durch die Laufbuchse und wenn es unten durch ist, stellt man es mit den Gewindestangen in Waage und zieht das Unterteil mit einer Hand gegen die Laufbuchse.
Mit der anderen Hand legt man die Brücke oberhalb der Laufbuchse und fädelt dann die Große Gewindestange hindurch bis runter zum Unterteil. in dieses dreht man nun die Gewindestange ein Stück ein, und kann dann mittels der losen Mutter oberhalb der Brücke das ganze per Hand vorspannen.

Der Rest ist bekannt, ein 30er Ringschlüssel ein paar mal angezogen, knack ist die Buchse unbeschadet raus.

Hört sich erstmal vielleicht kompliziert an, geht aber erstaunlich einfach von statten. Ohne Helfer, ohne sich drunter legen zu müssen. :)


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Hallo Zetorfreunde,
Ich wolte auch mal von meiner erfahrung berichten. Habe mir auch eine Vorrichtung mit Axiallager gebaut zum Buchsen ziehen.

Hat wunderbar geklappt. Würde gern ein Video hochladen aber es ist zugroß.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
