Frage Zetormatic abdichten; Funktionsweise Drehstab

Dieses Thema im Forum "Zetor 2011 - 7341 Major (UR1)" wurde erstellt von Peter_S, 8.01.2021.

  1. Peter_S

    Peter_S Mitglied

    Reg. seit:
    3.08.2018
    Beiträge:
    49
    Zustimmungen:
    35
    Punkte für Erfolge:
    96
    Ort:
    Seelingstädt
    Vorname:
    Peter Schönherr
    Traktor/en:
    3511, 5718
    Guten Abend!

    Ich habe da mal eine Sache für einen echten Zetorversteher :)

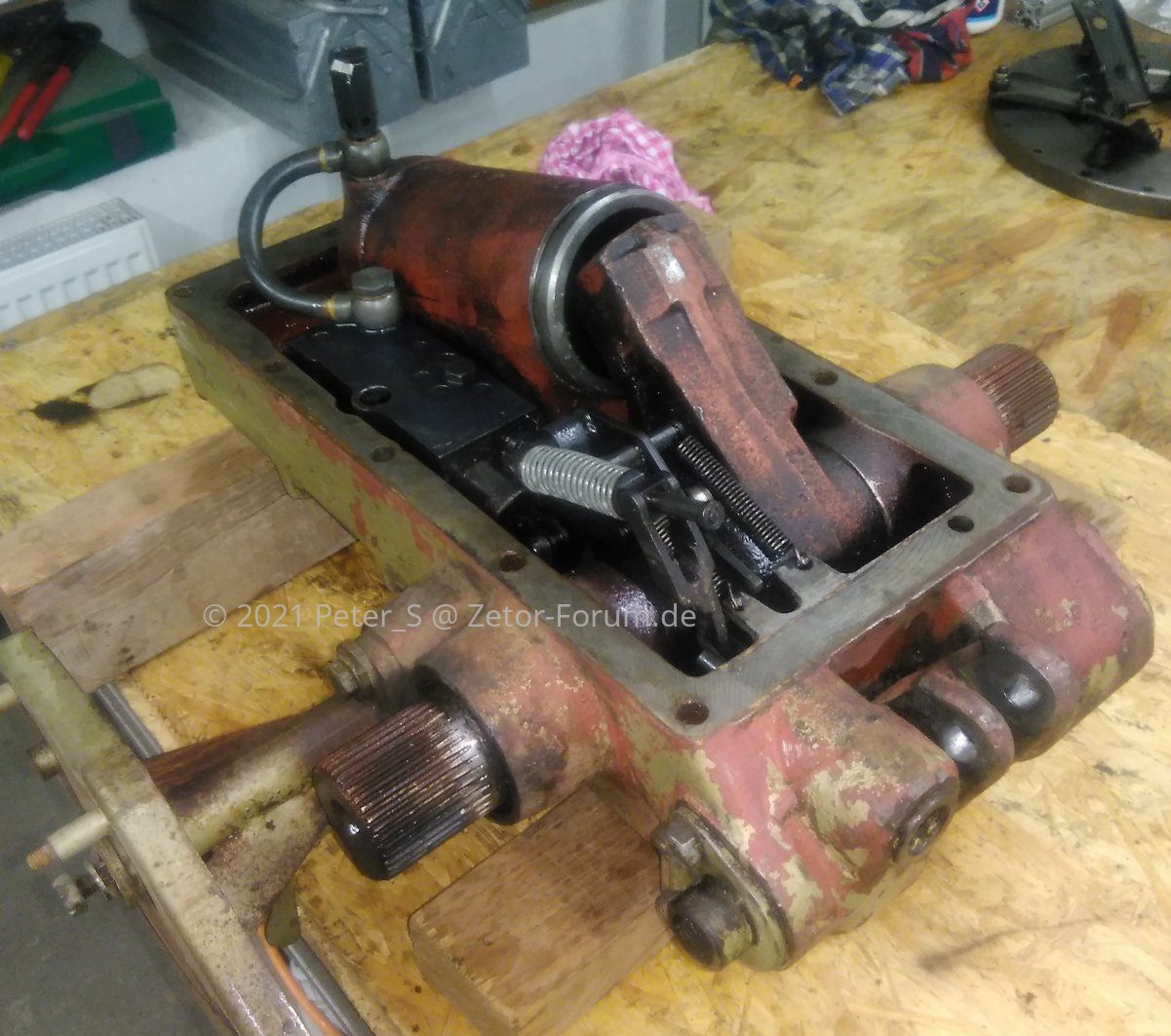

    Hab den Hydraulikdeckel auf dem OP liegen, da beim 5718 alles unterm Sitz nass war, woher genau kann ich nicht sagen- spielt auch keine Rolle da eh alle Dichtungen gewechselt werden sollen.


    Probleme bereitet dabei die Hohlwelle der Kraftregelung, welche ebenfalls neu abgedichtet werden soll. Die Problematik besteht aus 2 Teilen:

    1. Problematik:

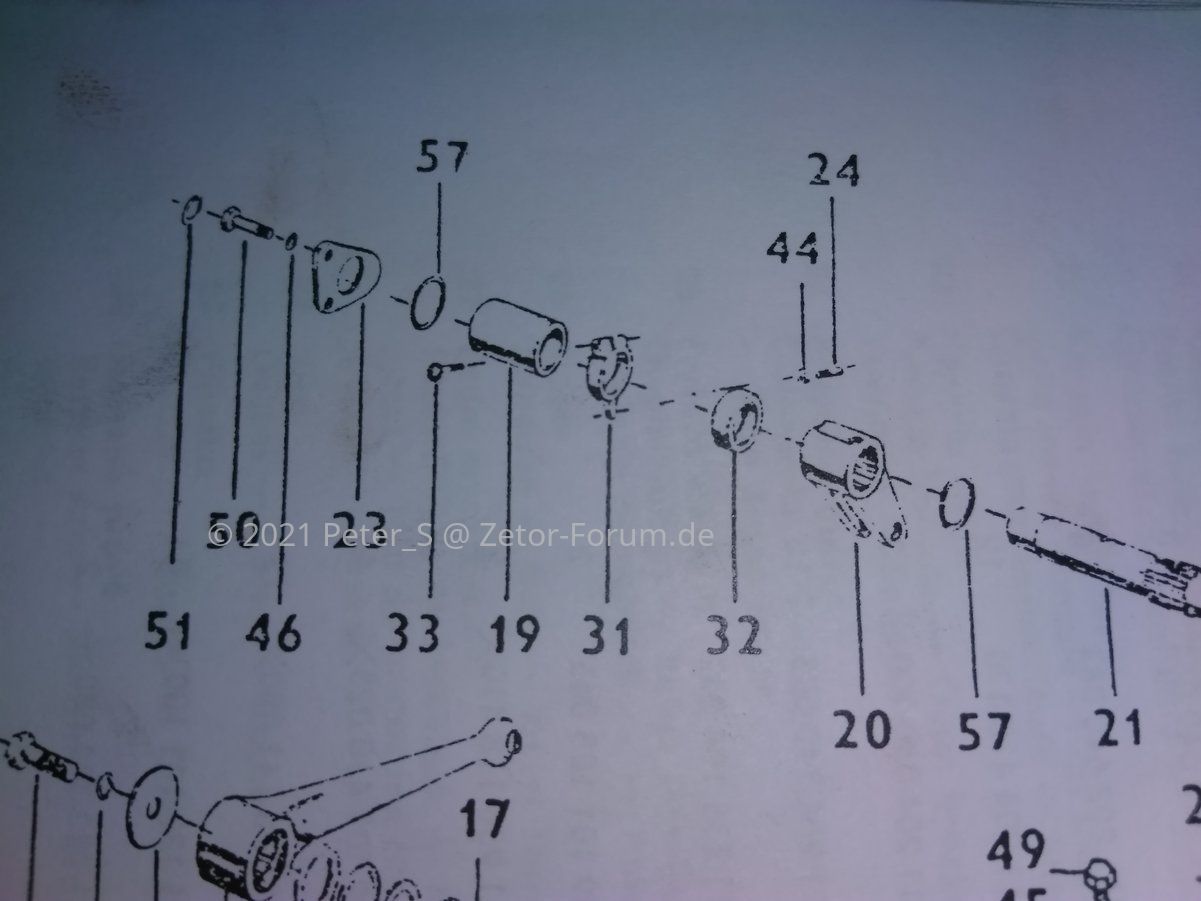

    Wie bekomme ich die Welle raus? Die innere Welle war kein Problem, die Hohlwelle kommt in beide Richtungen ein paar mm, dann ist Sense. Muss ich da zuerst die Stellschraube der Kraftregelung ausschrauben und das Gestänge nach innen rausziehen? Laut Ersatzteilkatalog ist der Hebel mit einer Schraube gesichert (Nr. 33 im Bild), aber wie kommt man da ran? :denk4


    Wird die Welle anschließend in Richtung der Steuerhebel rausgeschlagen oder in die Gegenrichtung? Oder ist's egal?

    2. Problematik:

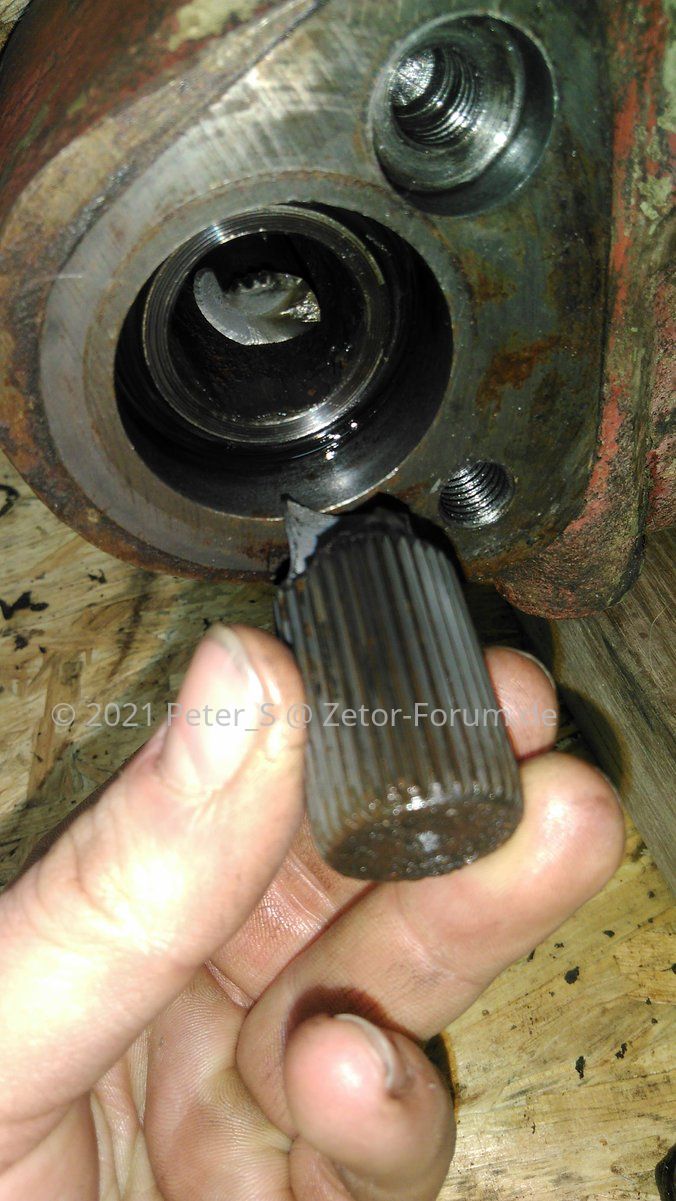

    Die innere Welle ist an der Nabe gebrochen. (Auf meinem Bild auf der rechten Seite das umgedreht liegenden Deckels)

    IMG-20210108-WA0006.jpeg IMG_20210108_175718.jpg

    Jetzt hab ich ein Verständnisproblem: Wie kann die Kraftregelung arbeiten, wenn die innere Welle in der Nabe steckt und sich dadurch nicht drehen kann. Auf der anderen Seite steckt sie nämlich in der äußeren Welle (ebenfalls verzahnt), wodurch diese sich ja eigentlich auch nicht drehen kann. :denk4 :denk4


    Die einzig logische Erklärung die ich dafür finden kann, ist dass die innere Welle aus einem Federstahl besteht und sich verwindet wenn die Kraftregelung aktiv wird. Wobei mir das als ganz schöner Blödsinn erscheint....... Wahrscheinlicher ist, dass ich nicht begriffen habe wie es funktioniert. Kann mir da einer von euch mal Luft aufpumpen?

    Oder müsste sich die Welle in der Nabe drehen lassen?


  2. Peter_S

    Peter_S Mitglied

    Reg. seit:
    3.08.2018
    Beiträge:
    49
    Zustimmungen:
    35
    Punkte für Erfolge:
    96
    Ort:
    Seelingstädt
    Vorname:
    Peter Schönherr
    Traktor/en:
    3511, 5718
    Edit: War wohl doch garnicht ganz schlecht gedacht... In der Ersatzteilbezeichnung findet man für den inneren Drehstab mitunter die Bezeichnung Torsionsstab- und der ist bei Wikipedia wie folgt definiert:

    "Eine Drehstabfeder (auch Torsionsstab oder Drehstab) ist eine stabförmige Feder. Beim Verdrehen des Stabes um seine Längsachse entstehen in dessen Querschnitten Torsionsspannungen genannte Scherspannungen, die mit dem von außen angebrachten Torsionsmoment im Gleichgewicht sind."

    Dann ist der innere Drehstab die Federrückstellung für die Oberlenkerregelung und ich hab nur noch ein Problem zu lösen. :like

    Napi gefällt das.
  3. Napi

    Napi Mitglied

    Reg. seit:
    1.01.2016
    Beiträge:
    1.767
    Zustimmungen:
    1.174
    Punkte für Erfolge:
    301
    Ort:
    16269 Wriezen
    Vorname:
    Peter
    Traktor/en:
    3x Zetor 5211
    1x UTB 302 DTCE - IF

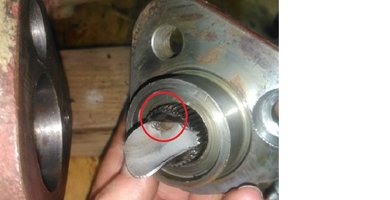

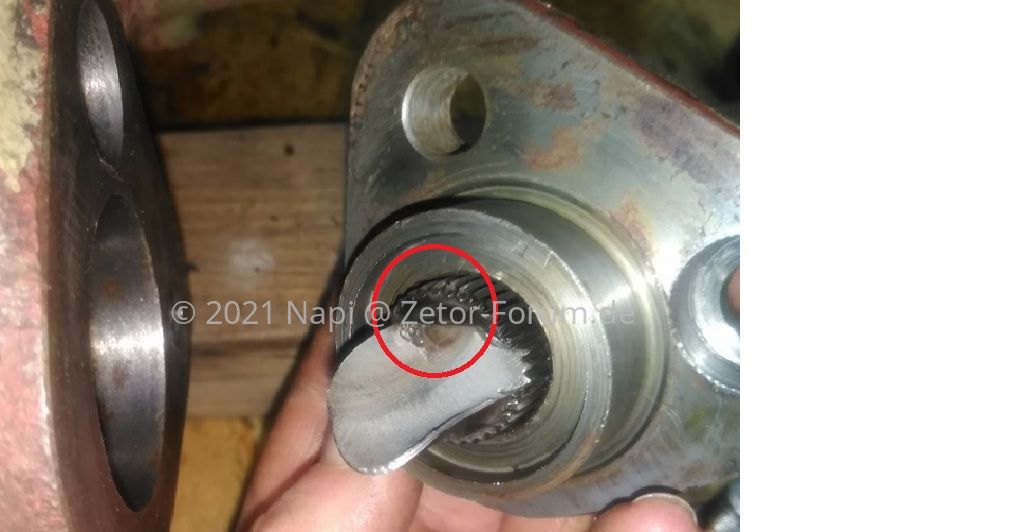

    Genau und ist die Spannung zu groß bricht der Torsionsstab. Typisch hierbei es entsteht immer diese Elipsenform.
    dein Stab hat aber schon eine kleine Macke gehabt.


    Peter_S gefällt das.
  4. Joachim

    Joachim Zetor Teilehändler Mitarbeiter

    Reg. seit:
    6.07.2012
    Beiträge:
    15.285
    Zustimmungen:
    5.598
    Punkte für Erfolge:
    311
    Ort:
    04509 Wiedemar, Deutschland
    Vorname:
    Fleißmeise
    Traktor/en:
    Zetor 5011, Zetor 3045, Zetor 2011 und Fendt Dieselross
    Nach Ausbau des Steuerblocks sollte man da ran kommen.

    So schauts aus.

    Ist im Grunde ausführlichst auch hier erklärt:
    ... auf gut 100 Seiten mit jeder Menge Schemas, Fotos, Text vom Aufbau über Funktion bis zur Fehleranalyse Reparatur und Einstellung. :)

  5. Andreas Bissinger

    Andreas Bissinger Mitglied

    Reg. seit:
    30.04.2020
    Beiträge:
    14
    Zustimmungen:
    14
    Punkte für Erfolge:
    71
    Ort:
    74673 Mulfingen, Deutschland
    Vorname:
    Andreas
    Traktor/en:
    Zetor 6945
    Deutz Agrokid 230
    Hallo Joachim,

    Verkaufst du die Zetormatic Anleitung? Ohne Anleitung ist es schon ein ordentliches Puzzlespiel und man läuft gefahr was falsch zu montieren wenn man die Funktion nicht komplett versteht... Grüße Andreas

    Peter_S gefällt das.
  6. Joachim

    Joachim Zetor Teilehändler Mitarbeiter

    Reg. seit:
    6.07.2012
    Beiträge:
    15.285
    Zustimmungen:
    5.598
    Punkte für Erfolge:
    311
    Ort:
    04509 Wiedemar, Deutschland
    Vorname:
    Fleißmeise
    Traktor/en:
    Zetor 5011, Zetor 3045, Zetor 2011 und Fendt Dieselross
    Hast PN (gleich)

Die Seite wird geladen...
Ähnliche Themen - Zetormatic abdichten Funktionsweise Forum Datum
