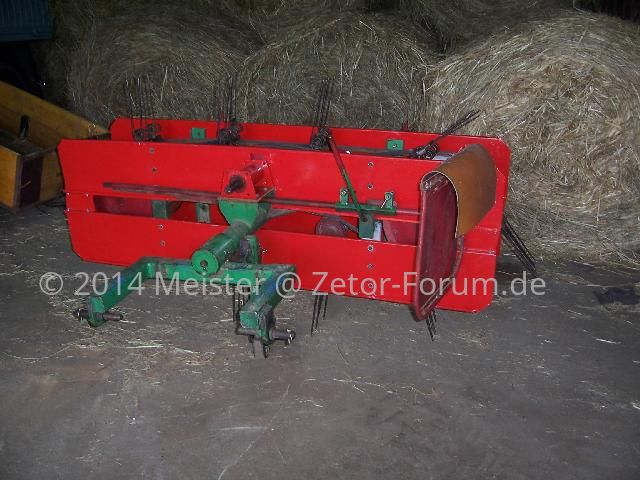

Hallo, hier nun meine BRW E 211 Instandsetzung:

So, hab heute mal die Stütze meines E211 mit einer Laufrolle ausgestattet um das Ding besser rangieren zu können (ohne Traktor).


Wenn alles Wetter mäßig so läuft wie es soll, dann hat er nächste Woche seinen ersten Einsatz. :D

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Re: Fortschritt Bandrechwender BRW E 211

Hallo André,

weist du zufällig die Größe der 2 Lager im Lagerbock des Zapfwellenantriebes?

Mit den Gefundenen Daten: DKF DDR 6702 RS 120 30
komm ich nicht weiter. Ich muss den Bock morgen in die Werkstatt schaffen, da ein Lager (das zur Riemenscheibe hin) völlig tot ist. Heu hat die Abdichtung beschädigt und dann das Lager. Das muss neu, sonst geht nix.

Hab neue Reifen bei www.RadundRolle.de bestellt, kamen schnell - sind verstärkte 400x100 Decken mit je 340 kg Tragkraft. Die müssen Montag auch neu gemacht werden, da die alten mächtig rissig und porös sind...

Re: Fortschritt Bandrechwender BRW E 211

Die Lager des Lagerbocks der Zapfwelle sind DKF 6207 RS und an jeder Ecke zu bekommen. Ich hatte mich da zuvor verlesen:


Und nun endlich mal Fotos: Schaden am hinteren Zapfwellenbocklager

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
So, hab die Räder zerlegt - Lagergröße: DKF 6005 also 25x47x12 als offenes Lager.
In der Mitte ist eine Abstandshülse und außen dichten die "Radkappen" das ganze ab. Die Felge hat eine Nabenbreite von 115mm !!!, was Ersatz bisher schwierig macht da ich nur Nabenbreiten von 100mm finden konnte. Eine Anfrage diesbez. läuft aber...


Los gehts - zuerst den Splint raus und die Kronmutter (46mm) lösen:


Dann die Welle raus und zerlegen:


Am Ende denn wieder eine Runde auf dem Teilewaschtisch:


... mal schaun ob ich den Kram bis Dienstag wieder beisammen habe. :boah

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
@ Joachim. Ich hätte Dir auch erst am Wochenende mit den Maßen weiterhelfen können.
Gruß André

Ist schon ok - der Lagerbock wurde heute instand gesetzt (2 neue Lager) und morgen hol ich ihn ab. Der Stift mit dem die Riemenscheibe montiert ist, war bomben fest. Sie haben ihn ausgebohrt und dann ging es...

Heute muss ich die Felgen noch entrosten und grundieren/lacken und morgen kommen da die neuen Reifen drauf.
Morgen nehm ich 2 Blechteile mit zum Lackierer um die passenden Farben mal heraus zu finden. Komplett lackiert wird er aber erst, wenn er diese Saison durch gehalten hat. :D ;)

Gemäht wird nun erst am Mitwoch, so gesehen passt das, denn dann ist der BRW E211 fertig. :)

So, heute wurde früh gemäht - mit einem 2-Zyl. Deutz mit Seitenmähbalken:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Dann hatte ich ja früh noch die neu lackierten (original waren die metallic blau, aber ich hatte nur Schwarz da und da man es eh nicht sehen wird... ;) ) Räder mit frisch aufgezogenen Reifen abgeholt und die neuen, nun geschlossenen Lager montiert:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Und ab Nachmittag hab ich dann mit dem E211 gekämpft. Zuerst musste ich ja die Räder noch einbauen, was sich bei den Stahlradkappen als tricky heraus stellte, da diese nicht in jeder Stellung ohne zu schleifen passen wollten.
Aber irgendwann hatte ich ihn soweit, das es los gehen konnte:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Hier mal der Bandwender in Arbeitsstellung (ja aufm Hof, ich weis ;) ):
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



und in Transportstellung:
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Nach den ersten 3 Runden lief es dann eigentlich richtig rund, und genau da brach mir eine der Verstrebungen. An einer vom Vorbesitzer bereits geschweißten, nein - geklebten ;) , Stelle. Zum Glück hatte ich Ersatzteile und konnte es recht schnell reparieren und fertig Wenden.

Dort wo ich jetzt eine Schraube drinnen habe ist original ein Bolzen ohne ersichtliche Befestigung - ich nehme mal an der ist vernietet? André - weist du dazu mehr?
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Morgen gehts in die 2. Runde - hoffentlich hält er durch. Ich werde mir auf alle Fälle noch ein paar weitere Ersatzteile hinlegen müssen.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Zuletzt bearbeitet:
Der Bolzen, da wo bei Dir die Schraube drin ist, hat einen Kerbstift im Flacheisen als Sicherung. So ist es bei mir. :)
Gruß André

hmmm ... da schau ich morgen noch mal genau nach - im Stress heut hatte ich nichts gefunden am Altteil und beim Neuteil ist mir auch nichts aufgefallen. Muss ja aber nichts heisen... :D ;)

Hier mal zum gucken für zwischen durch - der E 211 im Einsatz.

[youtube]h-J96-IkXXY[/youtube]

Wenn ich mal nicht allein beim Wenden oder schwaden bin, gibts mehr und besseres. ;)


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Na den haste ja auch wieder schick gemacht :top: Also wenn ich nicht noch ängstlich wäre, und die Wiese so buckelig, dann würde mich nicht mehr halten mit dem Ding - vor allem wenn er denn mal vorm Zetor hängt und nicht mehr vorm 100 PSer Fendt... :D ;)

Sind ja erst mal nur die Bleche geschweißt und in neuer Farbe. Ich habe Schmerzen wenn ich mir den Rahmen in gelb vorstelle. Wie der mal bei IBÄ war, sah aus wie ein Papagei, oder einfach machen :D
Gruß André

Na du hast ja nun meinen gesehen - der ist ja Maisgelb und ZT-Rot gewesen, bis er ausblich. Das ist wenigstens ne Farbkombi mit der man sich aufm Acker von dem neuzeitlichen Zeug unterscheidet. :D ;)

Hier mal mein E 211 im Einsatzvideo:
[youtube]GzUfZ1ETzYU[/youtube]

:hehe2: :top:

Schön (trotz der mießen Qualität - Sorry! ist nur mit der Kamera gemacht) zu sehen, der Wender ist Wurfseitenseitig 5-10 cm höher gestellt, wodurch das Heu zunächst zur Seite geschoben wird um dann umgedreht, also gewendet, zu werden.

Im direkten Vergleich zum 2-Sternwender gleicher Größenklasse wird das Heu wesentlich luftiger abgelegt, wodurch man sich eine schnellere Durchtrocknung erhoffen kann. Also wenn das Schwaden dann auch noch gut klappt, dann passts ja. :like

Ich mach jetzt mal hier weiter, weils mit den Fotos dann schneller geht... ;)

Buchsen - du sagst also doch 12mm innen und 17mm außen? Ich frage, weil die Welle ist ja eigentlich M12 (wenn sie neu ist :D ;) ) und würde da ja klemmen oder.

Ich hab heute mal bei Ebay nach Material gesucht und neben 20mm Drm. Pertinax Stangen auch welche aus PTFE gefunden. Also in den V-Streben sind bei mir auf teils weiße und teils schwarze Buchsen drinnen, wärend bei den Zinkenhaltern tatsächlich Pertinax als Buchse verwendet worden scheint. :denk1:

Was wäre also besser? Pertinax (eventuell im heißen Öl kochen? ) oder PTFE wie man es ja auch von aktuellen Gleitlagern kennt. :denk3

Ich hatte bei mir Pertinax genommen weil ich es noch hatte und weil bei mir die Buchsen auch aus diesem Material waren. Die Bolzen vom Zinkenhalter, da wo der Kerbstift sitzt, habe ich nicht machen müssen.
Die Buchsen innen 12 gebohrt, außen etwas größer gedreht und nach dem einpressen nochmal nachgerieben.
Gruß André

Hallo,

danke - und hier noch die versprochenen Bilder von den Lagerbuchsen bei meinem:


Wie man sieht, eine aus vermutlich "Pertinax" (Neudeutsch heist das anders ;) ) und die andere würde ich auf PTFE oder ähnlich tippen. Also die hellere... welche in den 2 Buchsen des offenen V´s waren, wärend die dunklen in der Buchse mit Schmiernippel saßen.

Dann hab ich heute mal ein :"": Erbstück des Vorbesitzers in Bearbeitung gehabt. Das teil war mir am ersten Tag direkt wieder gebrochen. Zum Glück hatte ich noch Neuteile zum schnellen Tausch.

... sorry - aber :hier: das nennt man wohl eher kleben oder anpappen, aber gewiss nicht schweißen. :haue:

Und hier mal noch ein Foto fürs E 211 Archiv:
:top:

Eigenartiger weise sind die Löcher in den Neuteilen wesentlich dünner, als beim Gebrauchten. Muss man die aufbohren oder gehören da nur noch dünne Splinnte rein - was im Reparaturfall auf der Wiese eigentlich wesentlich günstiger wäre und es sind ja kaum Kräfte aufzunehmen... :denk3

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.


Anhänge

    Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
    Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.
Welche Löcher meinst Du, die für die Kerbstifte? Würde ich aufbohren und keine Splinte werwenden. Kerbstifte haben eine höhere Scherwirkung. Und bei mir ist das noch Pertinax, ist ja noch aus alten Zeiten :D
Gruß Andrè
